エンジンルームの部品は、どれから手を付けるか｜順番を間違えると二度手間になる

2026年6月22日／約11分

買い物かごの中に、三つ入っています。オイルキャッチタンク、クーラントタンク、それからむき出しのエアフィルター。どれも前から欲しかったもので、ボーナスが出たので思い切って全部いこう、と考えている。ここまではよくある話です。

ところが、決済ボタンを押す前に手が止まります。これ、全部同じ場所に付くのではないか。エンジンルームの写真を見返すと、余っている壁面はストラットタワーの脇と、バッテリーの向こう側くらいしかありません。三つとも「そこ」に付いている取り付け例の写真を、さっき見たばかりです。どれかを諦めるのか、それとも順番があるのか。調べても出てくるのは個々の部品の取り付け方ばかりで、複数を入れるときの順番について書いてあるものが見つかりませんでした。

この記事では、エンジンルームまわりの部品を複数入れていくときの順番を整理します。場所の取り合いがなぜ起きるのか、最初に位置を決めるべき部品はどれか、液体系と吸気系のどちらを先にするか、配線とホースをいつ考えるか、なぜ一度にやらないほうがいいのか、そして週末二回に割る現実的な進め方。順に見ていきます。

場所の取り合いは、あとから来た部品が負ける

まず、二度手間の正体をはっきりさせておきます。エンジンルームでの失敗のほとんどは、性能の話ではなく場所の話です。

後付けの部品には、それぞれ「ここに付けたい」という都合があります。オイルキャッチタンクはホースを短く引きたいのでエンジンの近くに、クーラントタンクは液面が見える高さに、フィルターは冷たい空気が来る場所に。ところが、その都合はどれも似た場所を指します。結果として、ストラットタワーの脇という一等地に三つの部品が同時に手を挙げる。そして先に取り付けたものが場所を取り、あとから来たものが妥協することになります。

問題は、この妥協が「少し窮屈な位置」で済まないことです。ホースが届かない、フタが開けられない、ボンネットが閉まらない。どれも装着してみるまで分かりません。そして分かった時点で、先に付けたほうを外して位置をやり直すことになる。これが二度手間です。部品が悪いのではなく、置く順番を決めずに置き始めたことが原因です。

量産の設計でも、エンジンルームの部品配置は最初に決める仕事のひとつです。個々の部品の性能を詰めるより先に、誰がどこを使うかの取り決めをします。DIYでも同じことをすればいい、というのがこの記事の主旨です。

最初に決めるのは、いちばん動かせない部品の位置

では、どこから決めるか。答えはいちばん自由度が低い部品からです。順番を性能や欲しさで決めてはいけません。動かせなさで決めます。

なぜかというと、自由度が高い部品は後から場所を譲れるからです。取り付け位置に幅がある部品を先に置いてしまうと、あとから来る「そこにしか置けない部品」の居場所がなくなります。制約が強いものから先に座らせ、融通が利くものを後で隙間に入れる。これは荷物をトランクに積むときと同じ理屈です。

エンジンルームの部品を、自由度の低い順に並べるとおおむねこうなります。

自由度	部品の例	位置を縛っているもの
低い（先に決める）	クーラントの受けタンク	液面の高さ、ホースの取り回し、熱源との距離
中くらい	オイルキャッチタンク	ホースの長さ、点検で下から抜ける高さ
高い（後で入れる）	吸気まわり、遮熱の板	冷たい空気が来る側であること

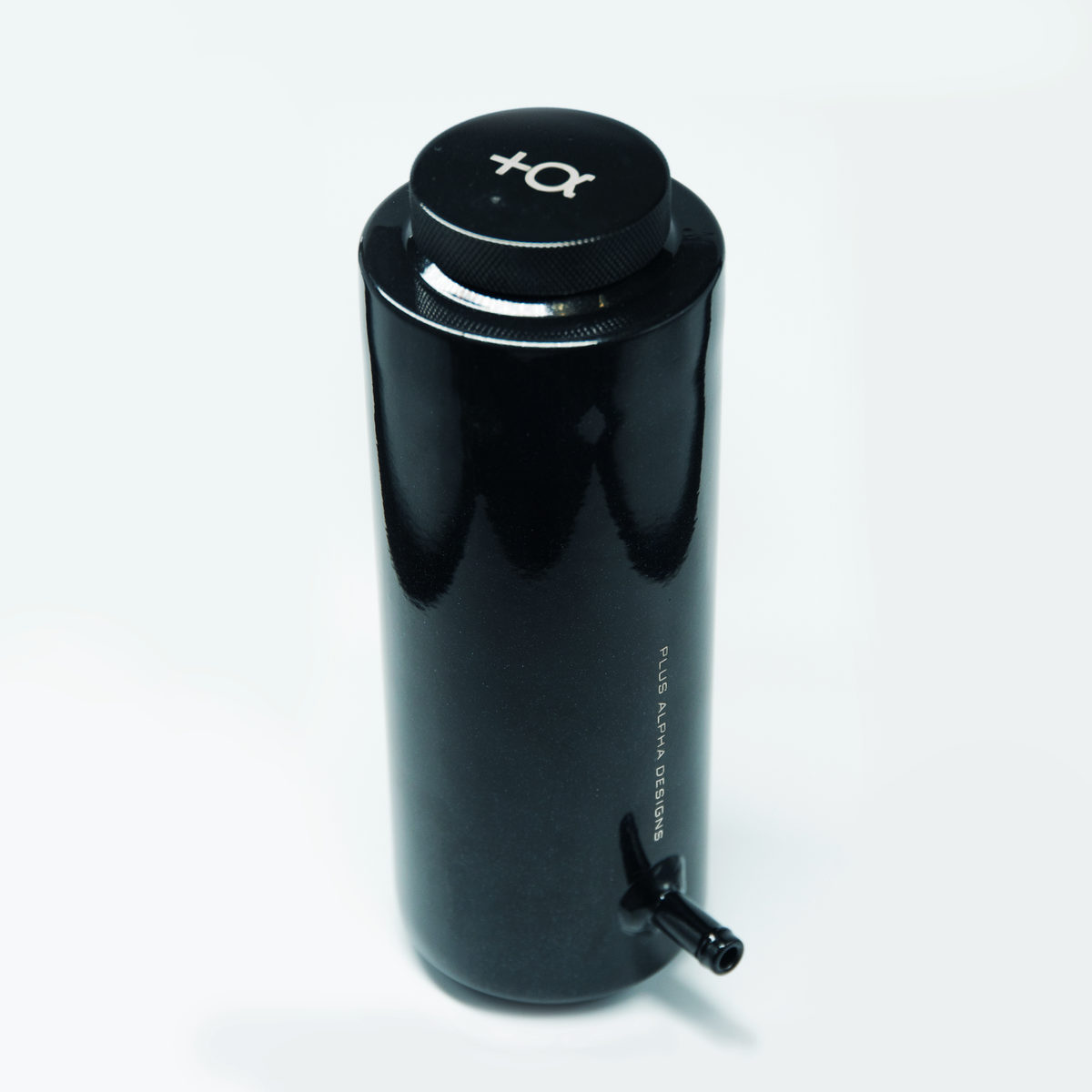

当店のP06　クーラントタンク（¥6,800）は容量800ml、ジョイントサイズは10mmで、内部にアノダイック電解被膜、外部にウレタン塗装を施した汎用のアルミ製タンクです。この種のタンクは液面が見える高さに置けるかどうかで価値が変わります。低い位置に押し込むと、日常点検で覗けなくなる。だから、置ける場所がいちばん限られる。ですから最初に決めます。運用の実際はクーラントのリザーブタンクが見えない・溢れるにまとめました。

実際の作業としては、買う前に段ボールで同じ大きさの箱を作り、エンジンルームに置いてみるのが確実です。紙の箱なら、その場で何度でも置き直せます。これも量産の現場でやっていることで、数値だけで判断せず、まず実物大の塊を置いてみる。手が入るか、フタが開くか、ボンネットが当たらないか。買う前の三十分が、あとの三時間を救います。

液体が通る部品を先、風が通る部品を後

もうひとつの原則がこれです。液体が通る部品を先に、空気が通る部品を後に。

理由は二つあります。ひとつは、液体のホースは経路が制約されるからです。ホースは曲げられますが、曲げすぎれば潰れて流れが悪くなります。高さの上下も自由ではありません。液体は自分で流れる向きを持っているので、部品の位置がホースの経路を通じて縛られる。対して吸気側のダクトは、多少経路が変わっても働きが大きくは変わりません。

もうひとつは、やり直しの重さの差です。液体系をやり直すと、必ず液が出ます。受け皿を用意して、こぼれた分を拭いて、補充して、空気を抜く。位置決めのやり直し一回に、半日かかることがあります。吸気側なら、バンドを緩めて向きを変えるだけで済みます。重い作業を先に、軽い作業を後に。順番はここでも同じ結論になります。

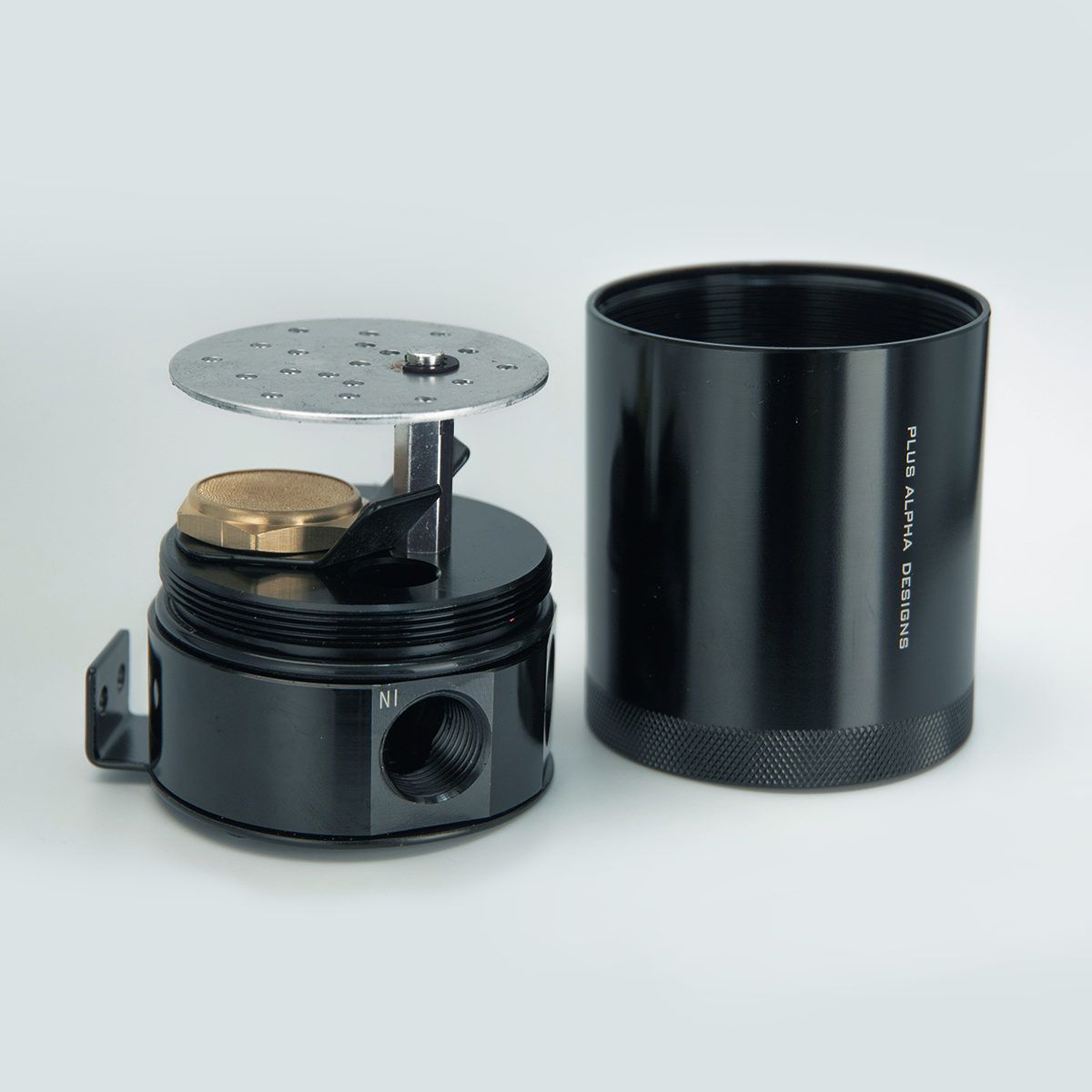

液体系の代表がキャッチタンクです。P03　オイルキャッチタンク 350ml（¥4,800）はアダプターサイズ12mm、精密加工されたビレットアルミニウム製で、ブローバイガスに含まれる水分やオイル成分を吸気側に戻さないための部品です。これは定期的に中身を抜く前提の部品ですから、置き場所の条件に「点検のしやすさ」が入ります。役割そのものについてはエンジンルームがうっすらオイルで滲むに書きました。

そして最後に吸気側です。P02　エアーフィルター 76mmφ（¥8,800）は吸気抵抗を最適化した高効率フィルター構造で、およそ5〜10％の出力向上を狙った部品です。これを後に回すのは、性能の優先度が低いからではありません。残った空間の中で、いちばん冷たい空気が来る側を選べばよい部品だからです。選択肢が多い部品は、選択肢が減ってから決めるほうが失敗しません。熱対策の考え方はむき出しエアクリは熱を吸うにまとめています。

配線とホースの経路は、部品より先に地図を描く

部品の位置を三つ決めたら、次はつなぐものです。ここを部品より後回しにすると、いちばん厄介な二度手間が起きます。

エンジンルームには、既に多くのものが通っています。純正のハーネス、燃料や冷却水のホース、ブレーキの配管。これらは動かしてはいけない前提のものです。後付けのホースを、この上をまたいだり、下を潜らせたりして通していくことになります。

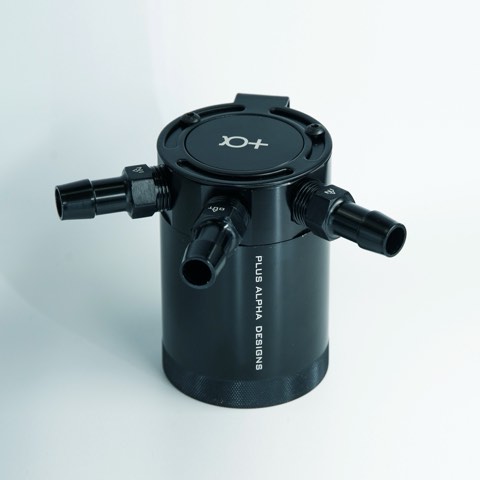

問題は、後付けのホースが二本、三本と増えたときです。一本目は自由に通せます。二本目は一本目を避けます。三本目は二本を避けます。結果として最後の一本だけが、熱源のすぐそばや、可動部の近くを通ることになる。そして可動部の近くを通ったホースは、いずれ擦れます。熱源から逃がす・潰さない・垂らさないという一本ぶんの具体的な這わせ方は、キャッチタンクのホースをどう這わせるかにまとめました。

ですから、部品の位置を決めた直後、まだ何も付けていない段階で、経路の地図を描いてください。紙に描く必要はありません。養生テープを、通したい経路に沿ってエンジンルームに貼っていくだけで十分です。テープなら、交差しているところ、熱源に近すぎるところ、可動部をまたいでいるところが、そのまま目に見えます。

見るべき点は三つです。

熱源との距離。 排気側の高温になる部分の近くを、樹脂やゴムのホースが長く並走していないか
可動部との距離。 エンジンはマウントの上で揺れます。停まっている状態での隙間だけで判断しない
固定点の間隔。 長い区間を固定せずに渡していないか。宙に浮いた区間は必ず振動します

純正の配線には、原則として手を入れない

後付けの部品を増やしていくと、どうしても電源が要る場面が出てきます。追加メーターの照明、電動のポンプ、作業灯。このとき、目の前を通っている純正のハーネスから分岐したくなりますが、ここは踏みとどまるところです。

量産のハーネスは、通す電流の量と、そこにぶら下がる部品の数を前提に設計されています。分岐を足すというのは、その前提を後から変えるということです。加えて、被覆に傷を入れる方法での分岐は、湿気が入ったときに内部で腐食が進み、症状が出るのが数年後になるという厄介な性質があります。原因を探す側に回ると、これほど手強いものはありません。

電源が必要な部品を入れる予定があるなら、その分の経路と取り方を部品を買う前の段階で決めておいてください。電気の扱いに自信がない場合は、この部分だけ整備工場にお願いするという割り切りも十分に現実的です。

一度に全部やらない方が、原因が分かる

ここからは、順番を守ることのもうひとつの利点です。部品は一つずつ入れたほうが、何が起きたか分かります。

三つ同時に付けた翌週、アイドリングが少し不安定になったとします。原因はどれでしょうか。分かりません。ホースの差し込みが甘いのか、吸気側の配置なのか、それとも部品とは関係のない別の要因なのか。切り分けるには、結局ひとつずつ外して確かめることになります。これは、最初からひとつずつ付けるより確実に手間がかかります。

これは私たちが量産の試験でやっていることと同じ考え方です。変えるところは一度にひとつ。二つ以上を同時に変えて良い結果が出たとき、どちらが効いたのかを説明できないからです。良くなったときも、悪くなったときも、原因が分かる状態を保っておく。これが結果的にいちばん早い道になります。

加えて、一つずつ入れると変化を味わえるという利点もあります。三つ同時だと、良くなった感じの総和しか残りません。一つずつなら、どの部品がどう効いたのかを自分の言葉で説明できるようになります。買った意味が自分の中に残るという点で、これは案外大きい違いだと思います。

週末2回ぶんに割る、という現実的な進め方

最後に、実際の予定の組み方です。三つの部品を、週末二回に割ります。

回	やること	時間の目安
買う前	段ボールの箱で位置を仮置き、テープで経路を貼る、写真を撮る	30分〜1時間
1回目の週末	いちばん動かせない部品（液体系）を1つ取り付け、しばらく普通に乗る	半日
2回目の週末	残りを取り付ける。吸気側は最後	半日

「しばらく普通に乗る」という行を入れたのには理由があります。液体系は、走ってみないと分からないことがあるからです。継ぎ目からの滲み、量の変化、点検のしやすさ。一週間乗ってから次に進めば、問題があってもまだ手が届く範囲にあります。

そして、日程を分ける最大の理由は作業の途中で日が暮れないことです。エンジンルームの作業は、明るさで精度が変わります。暗くなってから「今日中に終わらせたい」と手を動かすと、締め忘れや差し込み不足が起きます。半日で終わる量に区切っておけば、焦る場面が来ません。油温の管理など、より大掛かりな追加を考えている場合は、油温が上がってタレるも先に読んでおくと計画が立てやすくなります。ラインアップはパフォーマンスのコレクションにまとめています。
