むき出しエアクリは熱を吸う｜遮熱という、地味だが効く一手

八月の夕方、国道の渋滞にはまったときのことでした。前の車のブレーキランプが延々と続き、水温計の針はいつもより少しだけ高いところで止まっている。エアコンは全開。ようやく信号が変わって前が空いた瞬間にアクセルを踏み込むと、朝に同じ道を走ったときとは明らかに違う手応えが返ってきました。遅いというより、踏み込みに対する反応がひと呼吸ぶん遅れて出てくる。家に着いてボンネットを開けると、むき出しのエアクリーナーが、陽炎の立つエンジンルームの真ん中にぽつんと立っていました。

むき出しタイプのエアクリーナー、いわゆるパワーフィルターは、見た目にも吸気音にも変化がはっきり出るので、エンジンルームまわりで最初に手を付ける部品として選ばれることの多いパーツです。ところが装着してしばらく経つと、決まって似た話が出てきます。「冬は調子がいいのに、夏はどこか鈍い」「高速では気持ちいいのに、渋滞にはまると重く感じる」。この差は気のせいでは片づけられません。多くの場合、吸い込んでいる空気の温度が季節と状況で変わっている、というだけで説明がついてしまいます。

この記事では、吸気を「どれだけたくさん吸えるか」ではなく「どんな温度の空気を吸っているか」の側から見直します。純正のエアクリーナーボックス、あの地味な黒い箱が実は何をしていたのか。むき出しに替えたときに何を手放すことになるのか。遮熱板やシールドで取り戻せる範囲はどこまでで、どこからは取り戻せないのか。そして取り付け位置と外気の拾い方、買う前に必ず確認しておきたい口径の話まで順に整理します。効果を保証する記事ではありません。条件によって結果が変わる、その理由のほうを分かるようにするための記事です。

吸気の話は、流量より先に温度の話

エンジンがシリンダーに吸い込むのは、重さではなく体積です。ピストンが下がってできた空間の分だけ、空気が入ってくる。ところが燃焼に使えるのは、その体積の中に含まれている酸素の量のほうです。

空気は温まると膨らみます。膨らむということは、同じ体積の中に入っている分子の数が減るということです。つまり熱い空気を吸わせると、シリンダーいっぱいに吸い込んでも、中身の酸素は少ない。燃やせる燃料の量もそれに合わせて減りますから、出せる力は下がる方向に動きます。吸気の議論が「流量」から始まりがちなのに対して、設計の現場でまず気にするのが温度なのは、この単純な理屈のためです。

もうひとつ、温度が高い空気は燃焼そのものを荒くします。圧縮されたときの温度も高くなるので、意図しないタイミングで自己着火する現象——ノッキングが起きやすい側に寄っていきます。現代のエンジンの多くは吸気温度を測っていて、値が高ければ点火の時期を安全側にずらすなど、壊さないための制御に切り替わります。温度が上がると、エンジンは自分から控えめに走ろうとする。渋滞のあとに感じた鈍さの正体は、しばしばこれです。

だから量産車の開発では、吸気の取り入れ口をどこに置くかが、かなり早い段階で決まります。バンパーの奥、ヘッドライトの脇、フェンダーの内側。共通しているのは、熱源から遠く、走っているときに新しい空気が当たり、なおかつ雨天でも水を吸い込みにくい場所だという点です。あの位置は、意匠の都合で決まっているわけではありません。

純正の「箱」がやっていた仕事

純正のエアクリーナーボックスは、外から見れば樹脂の箱でしかありません。しかし設計上は、ひとつの部品にいくつもの役割が重ねて割り当てられています。並べてみると、その多さに驚くはずです。

量産の設計では、ひとつの部品に機能をまとめるのが基本です。部品点数が減り、原価も重量も下がるからです。裏を返せば、その部品を外すと、まとめて割り当てられていた機能がいちどに全部なくなる。むき出し化で起きているのは、まさにこれです。フィルターだけを見て「濾す機能は残っているから大丈夫」と考えると、消音と遮熱とダクトの三つを黙って手放していることに気づけません。この記事で扱うのは遮熱ですが、先に生活へ響いてくるのは消音のほうかもしれません。音の側から見た話はむき出しエアクリで吸気音が大きくなる｜同乗者と、住宅街の朝にまとめました。

むき出しにすると、何を手放すことになるか

手放すもののうち、走りに直結するのは熱です。エンジンルームの中で何が熱いかを思い浮かべてください。排気側のマニホールドと触媒。過給機のある車ならタービンとその周辺。そしてラジエターを通り抜けたあとの空気は、当然ながら温まっています。

ここで大事なのは、走っている間と、止まっている間で、まったく状況が違うということです。走行中はボンネットの下を空気が流れ続けるので、熱はどんどん後ろへ運ばれていきます。ところが停止すると流れが止まり、熱は上へ、そして周囲へ広がる。渋滞、信号待ち、走行会でピットに戻ってきた直後。むき出しのフィルターにとっていちばん不利な条件は、たいてい速度が落ちた場面に集まっています。

もうひとつが水です。純正の取り入れ口が高い位置にあるのは、深い水たまりを通過したときにエンジンへ水を吸い込ませないためでもあります。むき出しにして低い位置に置くと、この前提が崩れます。豪雨のあとの冠水路をどう扱うかは、装着位置を決める段階で考えておくべき項目です。

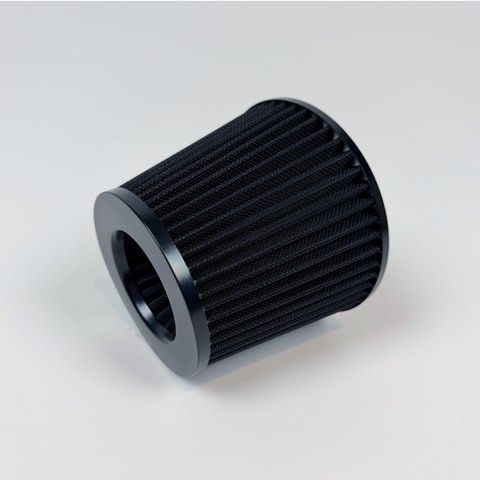

当店のP02　エアーフィルター 76mmφ（¥8,800）は、吸気抵抗を最適化した高効率フィルター構造を持ち、清掃・メンテナンスによって繰り返し使えるタイプです。エンジンルームの見え方まで含めて設計した部品ですが、それでも「箱を外す」という選択の意味は変わりません。付ける価値があるからこそ、外したぶんの機能をどう埋めるかまでを一組で考える。これがこの記事でお伝えしたい要点です。

遮熱板・シールドで戻せるもの、戻せないもの

遮熱シールドは、フィルターと熱源のあいだに一枚の板を立てる部品です。効き方を正しく理解するには、熱の伝わり方を三つに分けて考えると分かりやすくなります。

ひとつめが輻射。熱い物体から放たれる赤外線が、直接フィルターを温める経路です。焚き火の前に立つと、風がなくても顔が熱いあの感じです。板を一枚立てるだけでほとんど遮れるので、シールドがいちばん得意とするのがここです。ふたつめが対流。温まった空気が動いて熱を運ぶ経路で、板は流れの向きを変えることはできても、空気そのものを冷やすことはできません。みっつめが伝導。触れている部品を伝って熱が届く経路で、ステーの材質や取り付け方で変わります。

この分け方から、はっきりした結論が出ます。シールドで確実に戻せるのは輻射、部分的に効くのが対流、根本的には解決できないのがエンジンルーム全体の空気温度です。フィルターの周囲にある空気そのものが熱ければ、板を立てても吸うのは熱い空気のままです。だからシールドは「これさえ付ければ解決」という部品ではなく、次に述べる導風とセットで意味が出てくる部品だと考えてください。

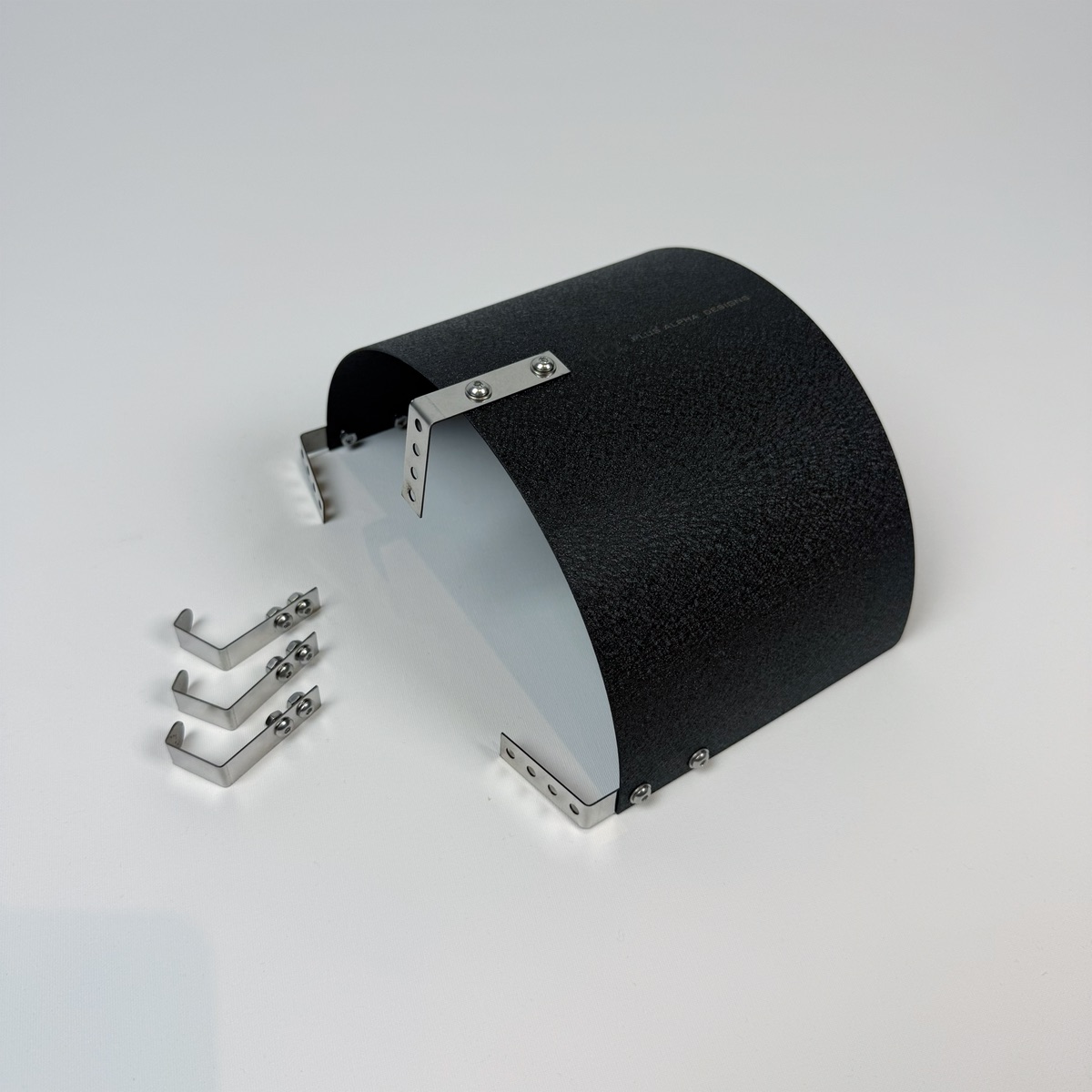

当店のP15　断熱プロテクションシールド（¥4,500）は、軽量アルミ合金を用いた汎用のエアフィルター用シールドです。サイズはLargeとSmallの2種類。製品としては吸気温度を約10〜15℃低減するものとしていますが、これは遮れる範囲の熱を遮れた場合の値です。車種、フィルターの位置、走っている状況によって結果は変わります。数字を保証として受け取るのではなく、「輻射を切ればこのくらいの差が出うる」という目安として読んでいただくのが正確です。

取り付け位置と、外気をどこから拾うか

熱源から離す。そして、水を拾わない

位置決めで見るのは三つだけです。第一に、排気側から離れているか。エキゾーストマニホールドや触媒の真上・真横は、輻射の直撃を受ける場所です。第二に、ラジエターを抜けた空気の通り道になっていないか。冷却水の熱を受け取ったあとの空気は、外気より確実に温まっています。第三に、雨天や冠水路で水が届かない高さにあるか。

そのうえで、走行中に新しい空気が入ってくる経路をひとつでも作れないかを考えます。ヘッドライトの裏やバンパーの隙間から、フィルターの近くまで導けるか。純正のダクトが余っているなら、それを活かせないか。シールドで熱を切り、導風で新しい空気を入れる。この二つが揃って、はじめてむき出し化が成立します。片方だけだと、静かな箱を賑やかな裸に替えただけ、ということになりかねません。

ボンネット裏の遮音材との距離も見ておいてください。取り付けたその日は空いていても、エンジンはゴムのマウントの上で動きます。指が一本入るくらいの隙間は残しておきたいところです。

口径の確認という、買う前の基本

フィルターを買う前に必ず済ませておくのが、取り付け口の径の確認です。当店のフィルターは76mmφ。つまり、差し込む相手側の外径が76mmであることが前提になります。

確認の手順はシンプルです。今のエアクリーナーを外し、フィルターが差さっていたパイプ、あるいはエアフロメーターの出口の外径をノギスで測ります。ホースの内側に入る部分の外径であって、ホースバンドを含んだ寸法ではありません。ここを間違えると、届いてから入らない、あるいはガバガバで締まらない、という話になります。径が合わない場合は、シリコンホースやアダプターで変換することになりますが、継ぎ目が増えるほど吸気漏れの可能性も増えるということは覚えておいてください。バンドの締めしろが足りているか、山を越えて滑らないかも、装着時に一度確認しておきたい点です。

フィルターが汚れる、もう一つの経路

むき出しにしてしばらく経つと、フィルターの内側がしっとり黒く汚れていることがあります。外から吸い込んだ埃だけでなく、エンジンの内側から戻ってきたブローバイガス——クランクケースの中に漏れた燃焼ガスと、そこに含まれるオイルの霧が原因になっている場合があります。この経路は吸気の上流に戻されている車が多く、放っておくとフィルターだけでなく、スロットルやセンサー類にも同じものが付着していきます。

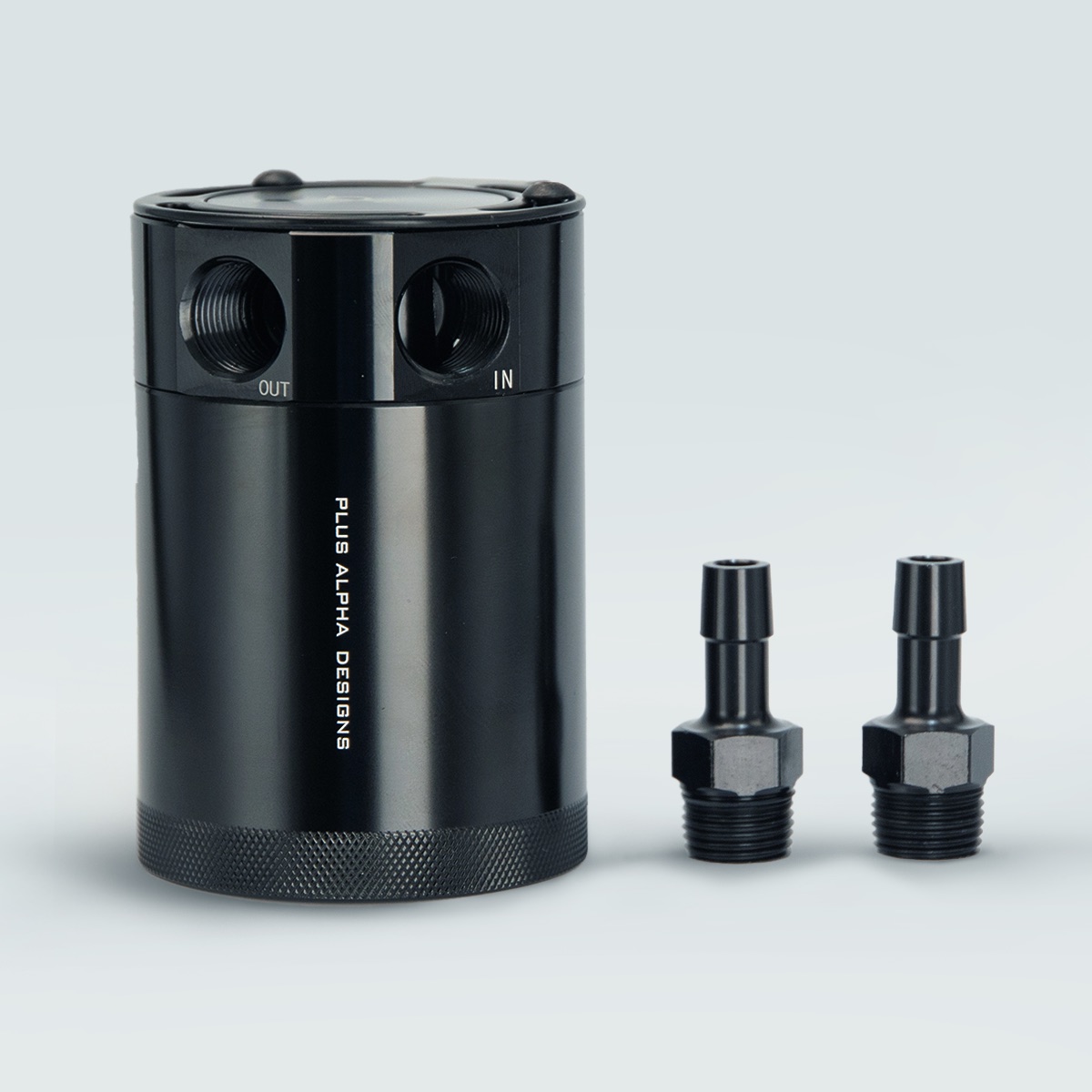

ここに一枚挟むのがP03　オイルキャッチタンク 350ml（¥4,800）です。ブローバイガスが吸気に戻る前に、オイルと水分を分離して受け止める部品で、素材は精密加工されたビレットアルミニウム、アダプターサイズは12mmです。高回転を多用する走行では溜まる量も増えるので、タンクの中身を定期的に見ることが、そのままエンジンの状態を見ることになるという副次的な効能もあります。詳しくはエンジンルームのオイルミストとキャッチタンクにまとめました。パフォーマンス系の製品はパフォーマンス一覧からご覧いただけます。

よくある質問

むき出しに替えると、必ずパワーは上がりますか?

必ず、とは書けません。吸気抵抗が下がることと、実際に出力が上がることは別の話だからです。空気の量が足りていた状態なら、抵抗を減らしても伸びしろは小さい。逆に、熱い空気を吸う位置に付けてしまえば、抵抗が減ったぶんを温度で打ち消してしまうこともあります。置き場所と遮熱まで含めた一組で考えたときに、はじめて有利な方向に働くと考えるのが実際的です。

遮熱シールドは、LargeとSmallのどちらを選べばいいですか?

フィルター本体の大きさと、確保できる空間で決まります。まずボンネットを開け、フィルターと熱源のあいだにどれだけの面積を立てられるかを実際に測ってください。板は大きいほど輻射を切れますが、大きすぎるとボンネット裏や周辺の部品に当たります。上下に揺すって干渉しない範囲でいちばん大きいもの、という順で選ぶと迷いません。

洗浄はどのくらいの間隔で行えばいいですか?

走る環境で大きく変わるので、期間ではなく状態で決めてください。目安は、フィルターを外して明るいほうへ透かしてみることです。向こう側の光がはっきり見えるうちは大丈夫、くすんで見えづらくなってきたら洗浄時期、という判断で十分実用になります。むき出しは純正の箱に守られていない分、砂埃の多い道を走った日や、走行会のあとは早めに一度見ておくと安心です。

車検で問題になることはありますか?

「必ず通ります」とも「通りません」とも書けない領域です。判断は検査を受ける場所と車両の状態によって分かれますし、騒音についての基準もあります。装着したうえで不安がある場合は、事前に整備工場や検査を受ける先へ相談してください。走行会でしか使わないのであれば、純正の箱を保管しておき、戻せるようにしておくのも十分に合理的な選択です。装備を順に揃えていく考え方は走行会デビュー装備ガイドも参考になります。

まとめ:むき出しにするなら、遮熱までが1セット

むき出しのエアクリーナーは、純正の箱がまとめて背負っていた仕事のうち、濾過だけを引き継いだ部品です。残りの消音・遮熱・導風は、付けた人が自分で埋めることになります。埋めなければ、夏の渋滞で鈍く感じるあの症状が、そのまま毎年やってきます。

油温が上がってタイムが落ちる話も、根は同じ「熱の逃がし方」です。そちらはオイルクーラーを入れる前に確認したいことにまとめました。買う前・付ける前に、次の順で確認してみてください。

• 取り付け口の外径をノギスで実測する。76mmφが合う相手かどうかを、注文前に確かめる
• フィルターを置く候補位置から、排気側とラジエターの排気風がどれだけ離れているかを見る
• 雨天と冠水路を想定して、その高さで水を吸わないかを考える
• 熱源とのあいだに板を立てられる面積を測り、シールドのサイズを選ぶ
• 走行風を導ける経路がひとつでもあるかを探す。シールドと導風はセットで効く
• ボンネットを閉じる前に、エンジンを揺すって周辺部品との隙間を確認する
• 装着後しばらくして、フィルターの内側がオイルで濡れていないかを見る。濡れているならブローバイの経路を疑う

吸気は、派手な部品を付けたときより、地味な一枚を足したときに素直な差が出ることがあります。遮熱板はその代表格です。むき出しにするなら、遮熱までで1セット。そう考えておくと、夏のがっかりはずいぶん減ります。
