追加メーターの配線をどう通すか｜見えない仕事で、仕上がりが決まる

メーターの位置は、時間をかけて決めました。座って、目を落として、また前を見て。角度を変え、夜も一度走って映り込みを確かめて、ようやく「ここだ」という場所が決まりました。スタンドを固定して、メーターを載せて、運転席から眺めたときは満足していたのです。

台無しになったのは、そのあとでした。センサーから伸びてきた線を仮につないで、電源を取って、とりあえず動かしてみる。その状態で運転席に座ったら、細い線が二本、ダッシュボードの上を斜めに横切っていました。あれだけ考えて決めた位置が、線一本で安っぽく見える。しかも線の先はまだ宙に浮いていて、これをどこにどう通せばいいのか、まったく見当がついていませんでした。取扱説明書には配線図は書いてありますが、「どこを通すか」は当然ながら書いてありません。

この記事では、追加メーターの配線をどう通すかを整理します。最短距離で通してはいけない理由、動く部品からどれだけ離すか、束ねる位置と固定の間隔、内装の隙間にある決まった通り道、1連・2連・3連で線の本数と逃がし方がどう変わるか、そして作業前に長さを測っておくことの意味です。電気の作業に不安がある場合の判断についても、最後に触れます。

見えない仕事が、見える仕上がりを決める

量産車の内装で、いちばん規格が細かい部分はどこかご存じでしょうか。目に見える表面の合わせ目ではありません。内装の裏側を這っているワイヤーハーネス——束ねた電線の取り回しです。どの経路を通すか、どこで何ミリごとに留めるか、可動部からどれだけ離すか、他の部品と何ミリ隙間を取るか。図面には、外から一生見えない部分の指示がびっしり書き込まれます。

なぜそこまでするのか。理由は単純で、配線の不具合は、あとから直すのが極端に高くつくからです。線が擦れて被膜が削れるまで数年かかることがあり、症状が出たときには内装を全部外さないと原因にたどり着けない。だから最初に決めきる。個人の作業でも、この考え方はそのまま使えます。というより、個人の作業のほうが「あとから直す」のがつらいので、より効きます。

ここから先で使う原則は、たった二つです。動く物から離す。決まった間隔で留める。この二つを守るだけで、仕上がりも安全性もはっきり変わります。

配線は最短で通さない

最初にやりがちなのが、センサーからメーターまでを最短距離で結ぼうとすることです。線が短くて済むので、合理的に思えます。ところが実際には、最短経路はたいてい最悪の経路になります。

理由は、車の中で最短距離を結ぶ線が、動く物の近くを通ってしまうからです。運転席まわりで動く物を数えてみてください。ペダルが三つ(あるいは二つ)、ステアリングコラム、シートのレール、シートベルト、チルト機構、そしてドアの開閉。これらはすべて、繰り返し動きます。繰り返し動く物の隣にある線は、いつか必ず触ります。

この表の使い方はこうです。避けるべき場所を先に塗りつぶして、残った場所を通す。経路を引いてから問題を探すのではなく、通れない場所を消してから引く。設計でも同じ順番で考えます。そのほうが速いし、見落としが減ります。

もう一つ大事なのは、可動部は必ず端まで動かして確認することです。シートを普段の位置に置いたまま線を這わせて、あとで他の人が乗ってシートを一番後ろまで下げたら線を噛んだ、という失敗はよくあります。作業中は、ペダルを全部踏み込み、ステアリングを上下いっぱいに動かし、シートを前後の端まで滑らせる。その状態で線に触れていないことを見てください。

束ねる位置と、固定する間隔

経路が決まったら、次は留め方です。ここで効いてくるのが二つめの原則、決まった間隔で留めるということです。

留めずに這わせた線は、必ず垂れ下がります。垂れ下がった線は、走行中の振動で揺れます。揺れれば、近くの内装部品に当たって音が出る。当たり続ければ、内装側にも線側にも傷が付く。異音の原因を探して内装を剥がしたら、犯人が自分で通した線だった——これは本当によくある話です。

間隔の考え方は単純で、線がたわんで他の物に触れない範囲で留めます。長い直線区間なら間隔を空けてよく、曲がる場所や分岐する場所では細かく留める。特に押さえておきたいのは次の三か所です。

• コネクターのすぐ手前。 ここが動くと、接点に力がかかり続けます。線ではなく接続部が先に傷みます
• 曲がり角の両側。 曲げた線は元に戻ろうとします。両側で留めておかないと、時間とともに形が崩れます
• 可動部の近くを通らざるを得ない区間。 動く物側ではなく、動かない側にしっかり留めて、線が振られないようにします

束ね方についても一つ。きつく締めすぎないことです。結束バンドを力いっぱい引くと、被膜が食い込んで痛みます。線が抜けない程度で止める。まとめて束ねるより、二〜三本ずつ緩く束ねて、束ごとに留めるほうが取り回しやすくなります。

内装の隙間には、決まった通り道がある

「内装の隙間に押し込む」という言い方をよく聞きますが、実は押し込んではいけません。内装のパネルの裏には、もともと純正の配線が通っている道があります。そこに沿わせるのが正解です。

純正の経路には、理由があります。可動部から離れていて、熱の影響が少なく、パネルを外したときに引っかからず、水がかからない。そういう条件を全部通ったうえで決まった道です。自分で新しい道を探すより、既にある道に相乗りするほうが圧倒的に安全です。

具体的な手順としては、こうなります。パネルの端を丁寧に浮かせて、既存のハーネスがどこを通っているかを目で確認する。その束に沿って自分の線を這わせ、既存の束と一緒に留めるのではなく、近くの固定点に別で留める。そして、外したパネルを戻すときに線を噛んでいないかを必ず確認する。パネルの爪の位置と線の位置が重なっていると、はめた瞬間に潰れます。

無理に押し込むと何が起きるか。線が挟まったままパネルが閉まり、そこに一点で力がかかり続けます。振動が加わると、そこだけ被膜が削れていく。数か月後、あるいは数年後に、原因不明の不調として出てきます。抵抗を感じたら、押し込まずに経路を変える。これは守ってください。

狭いコックピットでの取り回しについては、ロータス エリーゼ/エキシージの狭いコックピットにも具体的な話を書いています。スペースが限られている車ほど、通り道を先に探す作業が効いてきます。

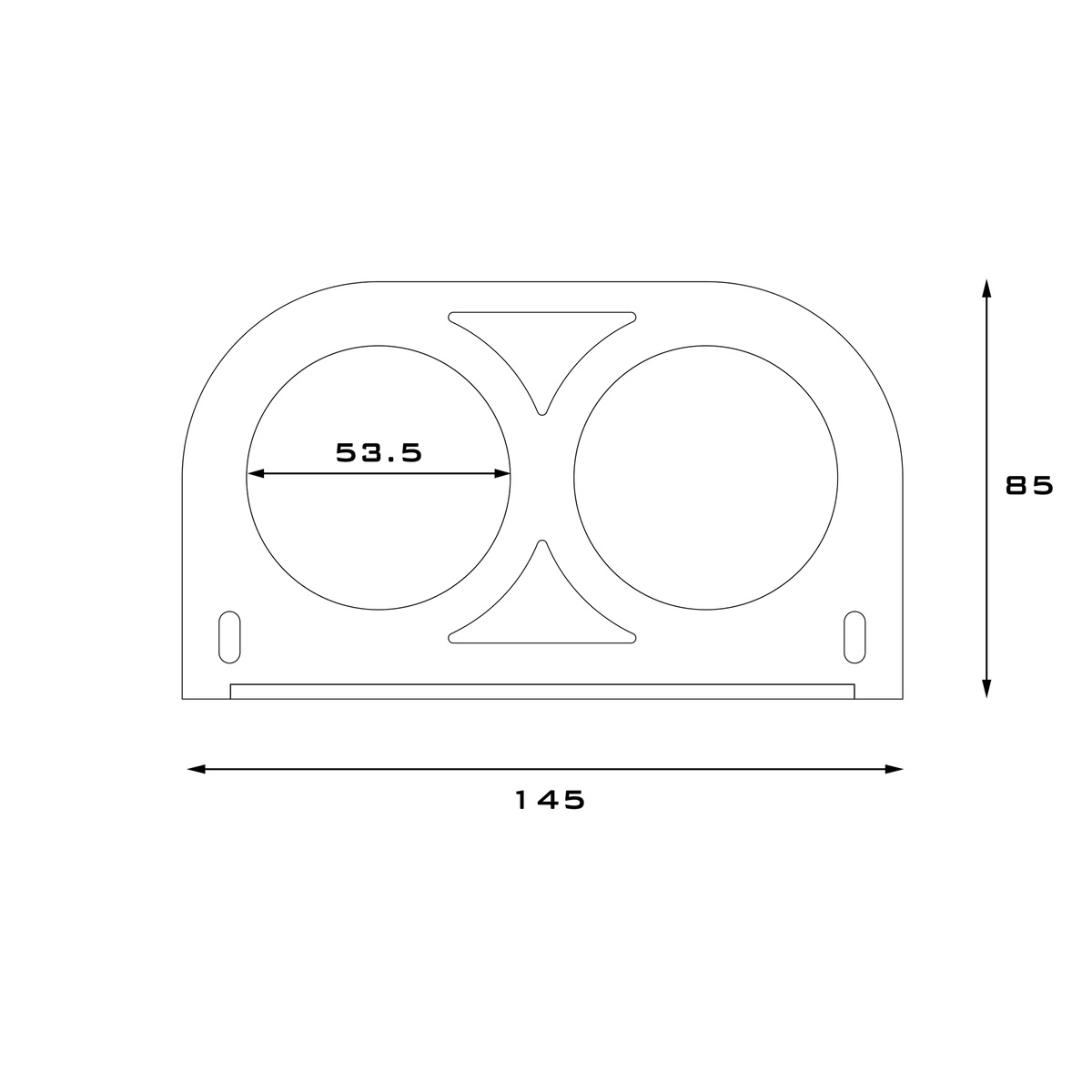

1連・2連・3連で、線の本数と逃がし方が変わる

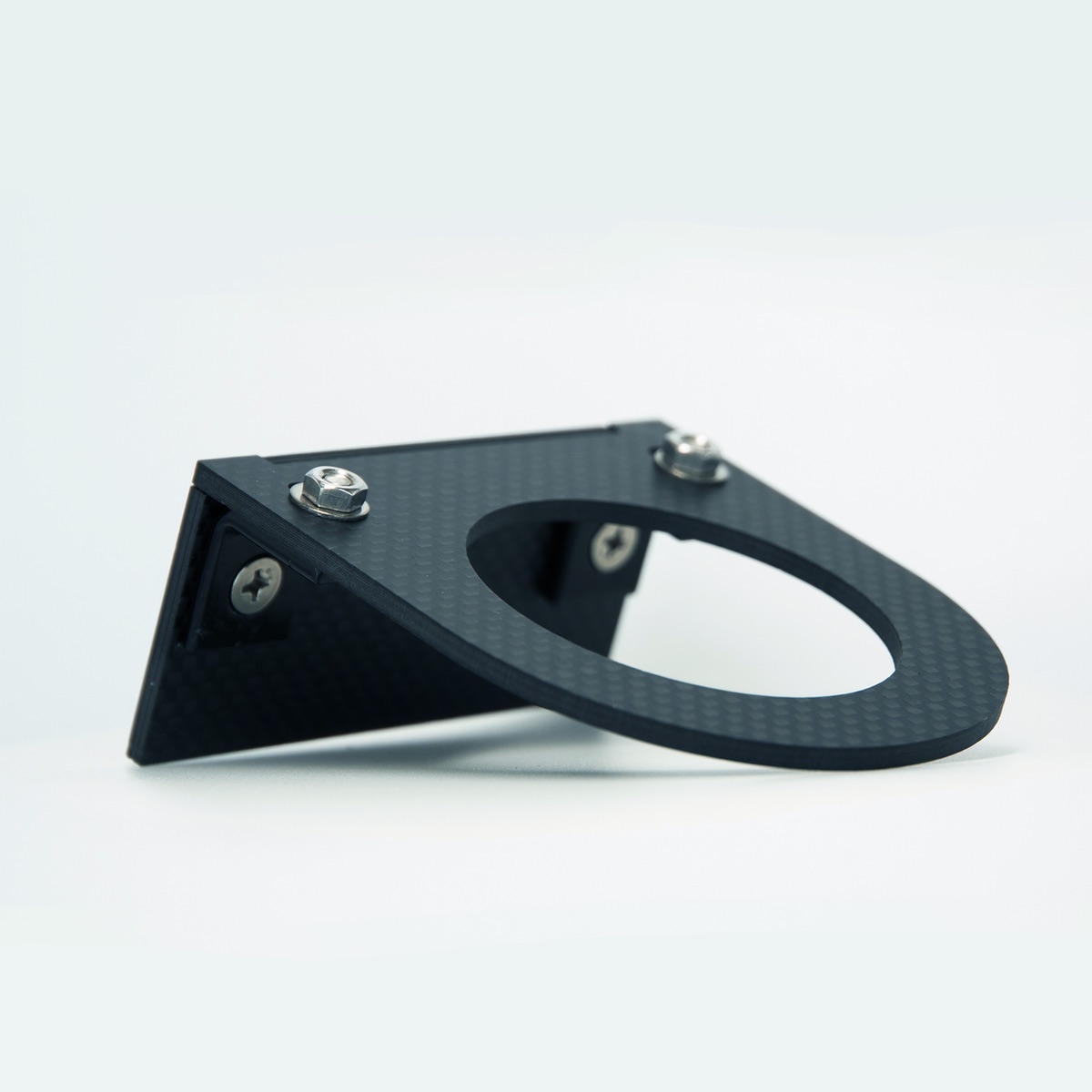

ここで、スタンドの構成と配線の関係を整理しておきます。当店のメータースタンドは3種類で、いずれも3mm厚のCNC加工ドライカーボン製、紫外線に耐えるコーティングを施しています。

連数が増えて難しくなるのは、本数そのものよりまとめる場所の確保です。1連なら、スタンドの真下に一本下ろすだけで済みます。3連になると、左端・中央・右端から出た線を、どこか一か所に集めてから下ろすことになる。この「集める場所」をスタンドの裏に作れるかどうかで、見た目がはっきり変わります。

電源の取り方についても触れておきます。複数のメーターを付けるなら、それぞれ別々に電源を取るより、一か所でまとめてから分けるほうが線の本数が減ります。ただし、どこから電源を取るかは車両の電気系に関わる判断です。取り出す場所と容量の考え方を含めて、不安があれば整備工場に相談してください。ここは自己判断で進めるべきではない領域だと考えています。

メーターの位置そのものの決め方——視線移動と映り込みという二つのものさし、そして53mmと60mmの確認方法は追加メーターはどこに置くべきかにまとめてあります。位置が決まっていないうちに配線の話を始めても順番が逆になりますので、そちらを先にご覧ください。ラインアップはパフォーマンスのコレクションにあります。

作業前に、長さを測って余りの畳み場所を決める

最後に、手戻りを減らす準備の話をします。作業を始める前に、紐か細いロープを使って経路をなぞり、必要な長さを測ってください。

付属する線は、多くの車で共通に使えるよう、長めに作られていることがあります。長い分にはどうにでもなる、と思って作業を始めると、最後に大量の余りが出て、それを収める場所がなくて途方に暮れることになります。余りをどこに畳むかは、作業前に決めておく問題です。

畳むときの原則は二つ。小さく巻きすぎないことと、畳んだ束をきちんと留めることです。きつく巻いた線は無理な力がかかりますし、緩く放り込んだ束は振動で暴れて音源になります。ゆったりと輪にして、動かない場所に留める。押し込んで蓋をするのではなく、留めてから蓋をする、という順番です。

そして、この準備は電気の作業だけでなく、工具と場所の準備でもあります。内装を外す作業では、狭い場所に手を入れ、小さな爪を折らないように力を加減し、外した部品を傷つけずに置く場所が要ります。手袋があると、内装の角で手を切らずに済みますし、パネルに指紋を残さずに済みます。明るい場所と、部品を並べておける平らな面。この二つを先に用意しておくだけで、作業の丁寧さが変わります。

最後に、正直に書いておきます。電気に関わる作業は、失敗したときの影響が読みにくい領域です。線を一本間違えただけで、関係のないところが動かなくなることがあります。作業内容に不安があるなら、施工を依頼するというのは十分に合理的な選択です。スタンドの取り付けだけ自分でやって、配線と電源は任せる、という分け方もできます。全部自分でやることが目的ではないはずですから。

まとめ:配線を通す前に確認すること

配線は、完成したあとは誰にも見えません。だからこそ、そこで手を抜くと、見える部分の仕上がりが崩れます。原則は二つだけです。動く物から離すこと、決まった間隔で留めること。

• 最短距離で通さない。通れない場所を先に塗りつぶし、残った場所を通す
• ペダル、ステアリングコラム、シートレールから離す。可動部は必ず端まで動かして触れないことを確認する
• エアバッグの展開範囲や、熱を持つ部品の周辺は避ける
• 垂れ下がらせない。コネクターの手前、曲がり角の両側、可動部の近くは細かく留める
• 結束バンドを締めすぎない。二〜三本ずつ緩く束ね、束ごとに固定する
• 内装の隙間には押し込まない。純正のハーネスが通っている道に沿わせる。抵抗を感じたら経路を変える
• パネルを戻すとき、爪の位置で線を噛んでいないかを確認する
• 連数が増えたら、線をまとめる場所をスタンド裏に確保してから下ろす
• 作業前に紐で経路をなぞって長さを測り、余りを畳む場所を決めておく
• 電源の取り出しや配線の判断に不安があれば、施工を依頼する。分担しても構わない

メーターは、走るたびに目に入る部品です。そこへ至る線が視界を横切っているかどうかは、毎回の気分に効いてきます。見えない部分を先に決めておくと、見える部分が最後まできれいに残ります。
