締め込んだらロゴの向きがずれる｜天面の絵柄を狙った位置で止める考え方

2026年4月24日／約11分

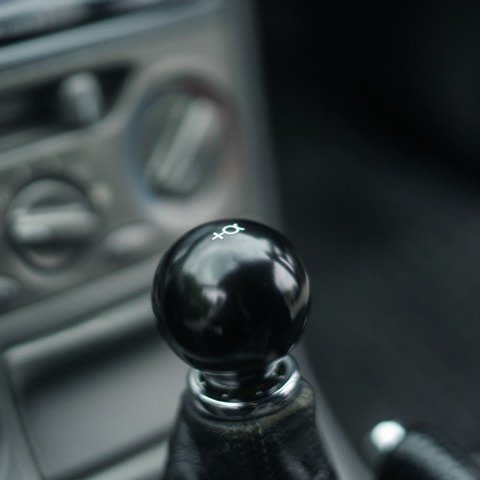

新しいシフトノブを、説明書のとおりに締め込んでいきます。手応えが出て、あと少し。きゅっと止まったところで手を離して、正面から見る。……天面のロゴが、45度ほど右を向いています。もう少し回せば正面に来そうな気がして、あと4分の1回転だけ足してみる。今度は行き過ぎて、左を向く。戻せば緩む。行けばずれる。運転席で30分ほど格闘したあと、なんとなく妥協して、その日は走り出す。

この「あと少し」の往復は、シフトノブに限らず、ねじで留める部品を扱う人が必ず一度は通る道です。私たちPlus Alpha Designsは、大手自動車メーカーで量産車の内外装を手掛けてきたカーデザイナー3名でパーツを設計しています。量産の現場でも、ねじ留めの部品に向きのある絵柄を載せるかどうかは、毎回もめるところでした。結論から言うと、ねじで留める部品は、止まる向きを設計で狙えません。これは技術が足りないのではなく、ねじという仕組みの性質です。

この記事では、まずなぜ向きが選べないのかを、ねじの進み方から説明します。そのうえで、それでも向きを寄せるための現実的な手段と、その限界。逆にやってはいけない「締め足りない向き合わせ」がなぜ危ないのか。そして、向きが要らない形と要る形の見分け方、最後に私たちがどういう設計判断をしているかまでを順に書きます。

ネジで留める部品は、止まる向きを選べない——という前提

ねじは、回した量に比例して真っ直ぐ進みます。1回転で進む距離を、ピッチと呼びます。P1.25と書かれていれば、1回転で1.25mm進むという意味です。

そして、ねじが止まる場所を決めているのは、回した回数ではありません。部品どうしの当たり面——座面(ざめん)と呼びます——が触れ合って、それ以上進めなくなった位置です。つまり止まる位置は、ノブの内側の深さ、アダプターの高さ、レバー側のネジの長さ、その全部の積み上げで決まります。ここに人の意思は入りません。

止まる位置が決まれば、そのときの回転角も自動的に決まります。天面のロゴが正面を向くかどうかは、完全に成り行きです。同じ製品を同じ車に付けても、ロックナットを1枚挟むだけで着地点は変わります。だから「このノブはロゴが正面で止まります」と書ける製品は、原理的に存在しません。

逆に言えば、着地点をずらす方法もはっきりしています。積み上げの高さを変えればいい。どれくらい変えれば何度回るのか、目安を出しておきます。

動かしたい角度	P1.25のネジで必要な高さの変化	P1.50のネジで必要な高さの変化
90度(4分の1回転)	およそ0.31mm	およそ0.38mm
180度(半回転)	およそ0.63mm	およそ0.75mm
270度	およそ0.94mm	およそ1.13mm
360度(1回転)	1.25mm	1.50mm

数字を見ていただくと分かるとおり、狙う角度に対して必要な高さの変化は、驚くほど小さい。90度動かすのに0.3mmです。紙を数枚重ねた程度の厚みで、天面の向きは4分の1周ぶん変わります。裏を返せば、部品の寸法がほんのわずか違うだけで着地点は動くということで、これが「設計で狙えない」の正体です。

なぜ最後の1/4回転で向きが決まるのか

もうひとつ、感覚と実際がずれやすいところを説明させてください。

締めていくと、ある時点から急に手応えが重くなります。多くの方はここを「締まりはじめ」だと感じますが、実際にはこの瞬間に座面が触れています。ここから先の回転は、部品を前へ進めているのではなく、ねじをわずかに引き伸ばして、その戻ろうとする力で座面を押しつけている。設計では軸力(じくりょく)と呼ぶ力で、これが固定の正体です。

つまり、手応えが出てから最後まで回せる角度は、実はごく狭い。ここが「あと4分の1回転」の往復が起きる理由です。手応えが出た位置でロゴが右を向いていたら、正面まで持っていくには、その狭い範囲のなかで角度を稼ぐしかありません。そして稼ぎきれないことのほうが多い。

どのくらい狭いのか、数字で見当を付けておきます。金属のねじが締結の力を出すために伸びる量は、100分の1mmから数10分の1mmという世界です。前の表に当てはめると、手応えが出てから締め切るまでに使える角度は、多くの場合で半回転にも届きません。「あと4分の1回転」は、たまたま届く場合もあれば、まったく届かない場合もある。運任せになるのは、このためです。

ここで大事なのは、手応えが出てからの締め込みを「向きを合わせるための余地」として使わないことです。この範囲は、部品を固定するために使い切るべき範囲です。向きのために手前で止めれば、そのぶん締結の力は残っていません。

作業のコツをひとつ。締めきった位置で、ノブの天面とレバーの根元に、細く切ったマスキングテープで印を合わせておいてください。次に外して調整したあと、同じ位置まで締めれば、どれだけ角度が動いたかが目で分かります。感覚で「だいたい合った」と判断するより、この一手間のほうが結局は早く終わります。

アダプターの差し込み深さで、着地点は動く

では、正攻法で向きを寄せる手段はあるのか。あります。積み上げの高さを変えることです。

当店のシフトノブは、ノブ本体のネジをM18×P1.5という太い径にして、そこから付属アダプターを介してレバーへつなぐ構造にしています。M8×P1.25／M10×P1.25／M10×P1.50／M12×P1.25の4種で、対応するものを差し込むだけで取り付けが終わります。この構造には、向きの話でひとつ利点があります。積み上げが「ノブとアダプター」「アダプターとレバー」の2段に分かれているので、調整できる箇所が2つあるのです。

具体的には、アダプターをノブへねじ込む深さを、ほんの少しだけ変えます。前の表のとおり、0.3mm変えれば天面は90度動きます。アダプターとノブの間で角度を稼いでおけば、レバー側の締め込みは最後まで使い切れる。向きの調整と、締結の力を、別々の場所で確保するわけです。

この調整は、運転席ではなく机の上でやることをおすすめします。狭い足元でノブを何度も付け外しするのは、腕も腰も消耗しますし、落とした部品がシートの下に消えます。ノブ・アダプター・ロックナットを手元に並べ、組み合わせを決めてから車へ持っていく。量産の組立ラインでも、車に載せる前に済ませられる工程は必ず手前に寄せます。同じ考え方です。

もうひとつの手が、ロックナットや薄いワッシャーの追加です。厚みのある部品を1枚挟めば、着地点はそのぶん手前になります。ただし、挟む部品の当たり面が平らでないと、座面の当たりが片側に寄ります。片側だけで受けた締結は、振動でじわじわ抜けていきます。この話は走行中にシフトノブが緩む・カタつくで詳しく書きました。

素材を組み合わせたノブでは、この調整の効き方がすこし変わります。S24 ツートンボール　ブラック（¥5,800）はアルミニウム合金とPPプラスチックの組み合わせで、色はブラック／シルバー、重量は90g。締め付けの力を受けるのは硬いアルミの台座側で、手が触れる球は握り心地の側に回っています。役割が分かれているぶん、締め直したときの着地点の再現性は高くなります。同じ形で白い球のS23 ツートンボール　ホワイト（¥5,800、90g）も同じ構造です。

締め足りない向き合わせは、走行中に緩む

ここは、はっきり書きます。向きを合わせるために、締め込みを手前で止めないでください。

前の章で書いたとおり、座面が触れてからの回転が、そのまま固定の力になります。あと10度で正面だから、と手前で止めた締結は、その10度ぶんの軸力を捨てています。シフトレバーは、車のなかでもとりわけ振動を受け続ける突き出し部品です。エンジンの振動、路面からの入力、そしてシフト操作そのものの荷重。軸力の足りない締結にとっては、かなり厳しい環境です。

結果として何が起きるか。数日から数週間で、ノブは自分から回ります。しかも緩む方向は決まっていないので、せっかく合わせた向きも崩れます。向きのために締結を犠牲にすると、向きも締結も両方失う。これが、いちばんもったいない失敗です。

正しい順番はこうです。まず締結を最後まで使い切る位置を確定させる。そのうえで向きが気に入らなければ、いったん外して、アダプターの深さかロックナットの厚みで着地点を動かし、もう一度最後まで締める。回数はかかりますが、これ以外に両立する道はありません。取り付けの全体の流れはシフトノブの交換方法にまとめてあります。

向きが要らない形と、要る形の見分け方

ここまで読んで、面倒だと感じた方へ。いちばん確実な解決は、向きの出ない形を選ぶことです。

球は、その代表です。どの角度から見ても輪郭が同じなので、そもそも「ずれている」という判断が成立しません。ツートンのように球と台座を組み合わせた形でも、台座が円筒なら同じことが言えます。ロゴが台座の側面に入っている場合、角度は変わりますが、正面から見て非対称に見えるわけではないので、気になりにくい。

一方、平らな天面を持つ形は、向きが読めます。S20 フラットトップ（¥5,800）は、フラットな天面が手のひらにぴたりと収まるアルミニウム合金の削り出しノブで、色はブラック、重さは185g。天面には小さく刻印を入れていますが、位置を中心近くに寄せて、面積を絞ってあります。数度ずれても輪郭として崩れて見えないように、という判断です。それでも正面に置きたいときは、前の章の方法で寄せてください。

純正ノブから乗り換える方には、もうひとつ知っておいていただきたいことがあります。純正のノブには、シフトパターンの図が印刷されていることが多い。あれは向きが決まっていないと役に立たないので、メーカーは向きが出る構造で組み付けています。ピンや切り欠きで角度を決めていたり、そもそもねじではなく圧入で留まっていたりする。社外品がねじ留めなのは、車種をまたいで使えるようにするためで、そのかわりに向きの自由を手放しているわけです。どちらが優れているという話ではなく、目的が違います。

見分け方をまとめると、こうなります。上から見たときに回転させても形が変わらないものは、向きを気にしなくてよい。上から見て前後や左右の区別がつくもの——平らな面、切り欠き、細長い形、文字——は、向きが読めます。買う前に商品写真を真上から見た1枚で判断すると、あとで悩む量が変わります。

設計側が「向きの出る意匠」を避けたがる理由

最後に、私たちの設計判断を開いておきます。

量産車の内装でも、ねじ留めの部品に文字やパターンを載せる案は何度も出ます。そして多くは、途中で形を変えます。理由は単純で、量産では部品の寸法にどうしてもばらつきが出るからです。前の表のとおり、0.3mmで90度動く。個々の部品を規格の範囲内に収めても、着地点まで揃えるのは別の難しさです。工場で1000台組んで、そのうち何台かのロゴが斜めを向く。それを「不良」と呼ぶかどうかで、生産の現場は毎回もめます。

私たちが自分たちのシフトノブで天面に大きな絵柄を載せないのは、この経験があるからです。載せられないのではなく、載せると「向きが揃わない」という不満を、お客さまに肩代わりしていただくことになる。それは設計の仕事の押し付けだと考えています。だから当店のノブは、球や円柱のように向きの読めない形が中心で、刻印は小さく、台座の側面や天面の中心近くに置いています。

逆に言えば、向きの出る形が好きだという方には、その形を選んでいただいて構いません。ただ、そのときは「毎回同じ向きで止まる保証はない」という前提を、先にお伝えしておきたいのです。交換した直後の数日で感じることの変化はシフトノブを替えた最初の一週間にまとめました。形を選ぶときの手がかりはシフトノブの一覧の写真からも読み取れます。
