追加メーターはどこに置くべきか｜視線移動・映り込み・固定を設計者が考える

油温計を付けた、最初の夜のことでした。街灯の少ない道に出て、ふとフロントガラスに目をやると、視界の右下あたりに小さなオレンジ色の光が浮かんでいる。メーターの照明が、ガラスの内側に映り込んでいました。昼間は完璧だと思った取り付け位置が、暗くなった途端に邪魔になる。しかも配線もステーも、もうきれいに収めたあとでした。

追加メーターの取り付けは、穴を開けるかテープで貼るかという「固定の話」だと思われがちです。ところが、あとから効いてくるのは固定よりも位置と角度のほうです。量産車のメーター配置を決める仕事では、視線移動と映り込みという二つのものさしを、図面の段階で必ず当てます。そして同じものさしは、社外メーターの置き場所選びにもそのまま使えます。

この記事では、走行中に目を落とす角度がどこまでなら許容できるのか、夜の映り込みはどうやって減らすのか、ダッシュ上・ピラー・コンソールという三つの候補をどう比べるのか、そしてメーター径（53mmと60mm）の確認方法と1連・2連・3連の選び方を順に整理します。最後に、スタンドの素材に3mmのドライカーボンを選ぶ理由にも触れます。

夜のフロントガラスに光が映る——置き場所の失敗はあとから効く

メーターの取り付け位置を間違えたと気づくのは、たいてい取り付けから何日か経ってからです。理由ははっきりしていて、位置決めをする状況と、不都合が出る状況が違うからです。

位置を決めるのは、明るいガレージで、止まっている車の運転席に座って、じっくり眺めながらです。不都合が出るのは、夜の峠、雨のワインディング、あるいはサーキットのブレーキング。つまり、いちばん余裕のない場面です。しかも一度両面テープで貼り、配線をきれいに隠したあとでは、やり直しの心理的コストが跳ね上がります。だから最初に、悪い条件のほうを想像しながら決める。これが唯一のコツです。

量産の開発では、この「悪い条件」を評価項目として明文化しています。夜間の映り込み、直射日光下での視認性、雨天でワイパーが動いている状態、逆光。それぞれで実車を確認し、駄目なら角度を変え、それでも駄目なら形を変える。社外メーターでも、確認するタイミングを取り付け前に持ってくるだけで、同じ精度に近づきます。仮止めの状態で一晩走る。それだけで、ほとんどの失敗は防げます。

設計側が使う二つのものさし——視線移動と映り込み

視線移動:目を落とす角度と、前に戻るまでの時間

走行中にメーターを見るということは、その間だけ前方から視線を外すということです。速度が出ていれば、外している時間の分だけ車は進みます。だから設計側が管理したいのは、角度そのものではなく前を見ていない時間です。

その時間を決める要素は三つあります。ひとつは視線を動かす角度。大きくなるほど眼球だけでは足りず、首まで動かすことになり、戻るのにも時間がかかります。ふたつめは焦点の合わせ直し。遠くの路面から近くの計器へ、そしてまた遠くへ。この距離差が大きいほど、ピントが合うまでの時間が延びます。みっつめは読み取りやすさです。数字を読まなければ判断できないメーターは、それだけで時間を食います。

ここから実務的な指針が出ます。置き場所は、首を動かさずに眼球だけで届く範囲に。そして、可能なら遠くを見る目線から下へ大きく外れない高さに。ダッシュボードの上面付近が候補に挙がりやすいのは、この二つを比較的満たしやすいからです。

読み取りやすさについては、量産のメーター設計でも使う工夫があります。正常な状態のときの針の向きを、複数のメーターで揃えておく。たとえば全部の針が真上を向いているのが正常なら、走行中は「向きが揃っているか」だけを見れば済みます。数字を読む必要がなくなり、一瞬の視線移動で判断が終わる。2連・3連にするときほど効いてくる考え方です。

映り込み:光がどこへ跳ね返るか

もう一つのものさしが映り込みです。フロントガラスは大きく寝ています。だから、ダッシュボードの上面にある明るいものは、そのままガラスに映って運転者の目へ返ってきます。冒頭の失敗は、まさにこれです。

対策は三つあります。第一に、メーターの発光面を寝かせないこと。上を向いた面は、そのままガラスへ光を送ります。ドライバー側へ立てて向けるほど、光は自分の目に向かい、ガラスには行きません。第二に、周囲を黒く、つや消しにすること。第三に、フードやバイザーで上方向の光を切ること。メーター単体にフードが付いている製品が多いのは、飾りではなく機能です。角度を変えても夜だけまぶしいなら、光の向きではなく光の量そのものが原因かもしれません。切り分けは夜、追加メーターだけが明るい｜視界を邪魔しない光の量と、映り込みの向きで扱っています。

「黒い面の使い方」という言い方をしましたが、量産の内装でダッシュボード上面が濃色で、しかも深いシボ（革目調の細かい凹凸）で仕上げられているのは、まさにこの映り込み対策です。艶のある明るい部品をダッシュ上に置くと、部品そのものがガラスに映ります。カーボンの平織り模様も、クリア層の艶が強いと同じことが起きます。だから追加メーターのスタンドは、光沢の強い仕上げよりマット寄りの黒い面のほうが有利です。見た目の好みの話ではなく、視界の話としてそうなります。

ダッシュ上・ピラー・コンソール——三つの置き場所を比べる

候補は大きく三つです。それぞれ得意と不得意がはっきり分かれます。

この表の読み方を一つだけ。視線移動と映り込みは、たいてい相反します。前方視界に近づけるほど視線移動は小さくなりますが、ガラスに近づくぶん映り込みは出やすくなる。だから「両方が良い場所」を探すのではなく、「視線移動を優先し、映り込みは角度と艶で潰す」という順番で考えるのが実際的です。映り込みは設計で消せますが、遠すぎる置き場所は工夫では埋められません。

Aピラーは、ダッシュ上を使いたくない場合の有力な代案です。ただし、ピラーは車体の骨格でもあり、そこに物を追加することの意味は考えておいてください。また、斜め前方の視界に入る位置でもあるので、交差点で歩行者や自転車が隠れない大きさ・位置かどうかは実車で確認する必要があります。

径と連数——53mm/60mmの確認と、1連・2連・3連の選び方

スタンドを買う前に決めることは二つだけです。メーターの径と、いくつ並べるか。

径は、メーターの取付穴の直径で系統が分かれます。社外の追加メーターは、おおむね52〜53mm系と60mm系の二つに分かれると考えてください。確認のいちばん確実な方法は、手元のメーターの説明書か箱に書かれた取付穴径を見ることです。説明書が手元になければ、メーター本体の後ろへ伸びる円筒部の外径をノギスで測ります。ベゼル（表面の縁）の外径ではなく、穴に入る筒のほうを測るのがポイントです。ここを間違えると、届いてから入らないことに気づくことになります。

連数は「見たい情報の優先順位」で決めます。ここでも設計の考え方が使えます。判断材料になるのは、その値が変化する速さです。

ゆっくり変化して、異常が続く種類の値——たとえば温度系——は、常に表示しておく価値が高い情報です。逆に、刻々と変わる値は見ていて楽しいぶん、視線を持っていかれます。走行中に本当に判断へ使うのはどれか、という順に並べてみると、案外1連か2連で足りることが多いはずです。

3連にするときは、横幅が広がることを忘れないでください。端に置いたメーターは、中央に置いたものより視線移動が大きくなります。だから最優先の情報を中央に、確認頻度の低いものを端に。連数を増やすほど、配置の設計が効いてきます。3連分のスペースを取るなら、ダッシュ上の視界をどれだけ塞ぐかも、座った状態で必ず確かめておきましょう。

3mmドライカーボンという選択——軽さ、紫外線、そして固定

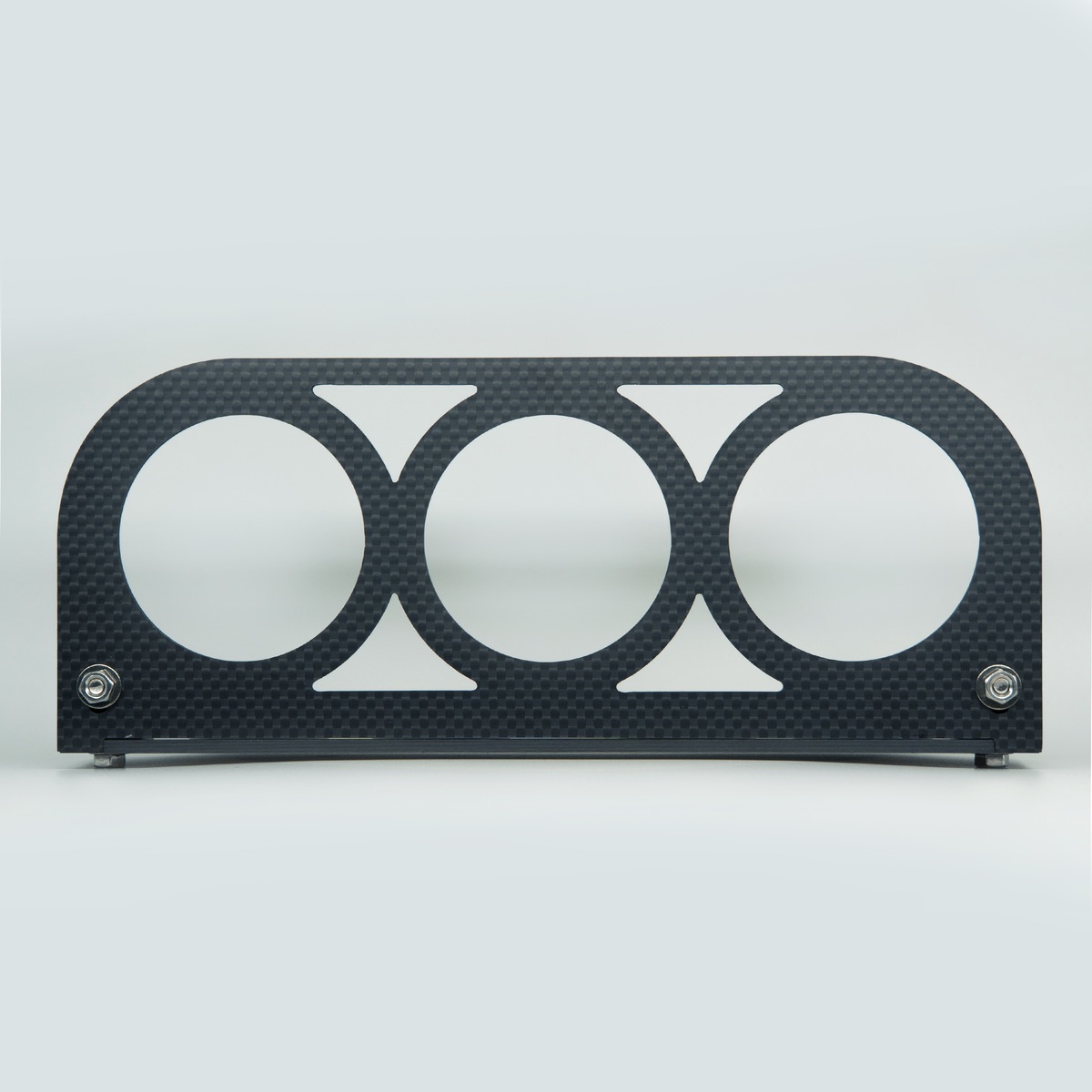

当店のメータースタンドは、たとえばP07/P08 シングル メータースタンド（53mm/60mm）（¥4,800）からP11/P12 ３連メータースタンド（53mm/60mm）（¥6,800）まで、いずれも3mm厚のCNC加工ドライカーボンです。この仕様には、置き場所の議論とまっすぐつながる理由があります。

まず薄さです。3mmで必要な剛性が出るということは、それだけ視界を塞ぐ面積と厚みが小さくて済むということです。ダッシュ上のように前方視界に近い場所へ置くなら、板が厚いこと自体が不利になります。

次に軽さ。軽い部品は、ダッシュ上のような柔らかい面に載せても振動で暴れにくく、固定の負担も小さくなります。重量物を高い位置に、しかも粘着で留めるのは、振動的にも安全上も分の悪い選択です。素材そのものの違い——ドライカーボンとウェットカーボン、フォージドカーボンの製法差については、ドライ・ウェット・フォージドカーボンの違いにまとめてあります。

そして紫外線です。カーボン繊維そのものは丈夫ですが、繊維を固めている樹脂のほうは紫外線で劣化します。表面が黄ばんだり、艶が引けたりするのはこれが原因です。ダッシュボードの上は、車内でいちばん日射を浴びる場所です。当店のスタンドの表面に耐UVコーティングが施されているのは、まさにその環境を前提にしているからです。

車種専用の設計もあります。P13 ロータス・エリーゼ用 カーボンメータースタンド（2ホール）（¥5,800）は、53mmのアフターマーケットメーター2連に対応した専用形状です。汎用品を削って合わせる手間がない代わりに、対応車種は限られます。汎用と専用のどちらを選ぶかは、加工にどれだけ手をかけられるかで決まります。パフォーマンス系の製品はパフォーマンス一覧にまとめています。

固定については、正直に注意点を書いておきます。汎用スタンドは、車種ごとに取り付け方を自分で決めることになります。エアバッグが展開する範囲や、その付近には置かないでください。前方視界を妨げる位置も避けてください。追加メーターと前方視界の関係は、検査場や年式によって判断が分かれる領域なので、「これなら必ず通る」とは書けません。心配な場合は、取り付け前に整備工場や検査機関へ相談してください。走行会でしか使わないなら、着脱できる固定方法を選ぶのも一つの手です。装備を順に揃えていく考え方は走行会デビュー装備ガイドにも書いています。

よくある質問

53mmと60mm、どちらを買えばいいですか?

スタンドではなく、メーター側で決まります。手元のメーターの説明書か箱に取付穴径が書かれているので、まずそれを確認してください。書類がない場合は、メーター本体の後ろへ伸びる円筒部の外径をノギスで測ります。表面の縁ではなく、穴に入る筒のほうです。将来メーターを買い足す予定があるなら、最初から径を揃えて買っておくと、スタンドも使い回せます。

ダッシュボードの上に置くと、夜は必ず映り込みますか?

必ずではありません。発光面を上に向けず、ドライバー側へ立てること。周囲をつや消しの黒で囲むこと。メーター側のフードを活かすこと。この三つで、多くの場合は実用上気にならない水準まで下がります。決め手は仮止めの状態で一度夜道を走ってみることです。角度を数度変えるだけで消えることも珍しくありません。

ドライカーボンのスタンドは日焼けしますか?

繊維ではなく、繊維を固めている樹脂のほうが紫外線の影響を受けます。表面の艶が引ける、わずかに黄ばむ、といった変化です。当店のスタンドには耐UVコーティングを施していますが、コーティングも消耗品と考えてください。駐車中にサンシェードを使う、艶を出そうとして研磨剤入りのケミカルを当てない。この二つを守るだけで、状態はかなり変わります。

1連から始めて、あとで2連・3連に増やせますか?

スタンド自体は連数ごとに別の製品なので、増やすときはスタンドも買い替えになります。何が買い直しになり、何がそのまま流用できるかはメーターは、あとから増やせるか｜1連から3連へ、順番と買い直しの分かれ目で部品ごとに分けています。ただ、増設を見越して最初から3連を買うと、使っていない穴が空いたままになり、視界も余分に塞ぎます。まず1連で「本当に走行中に見るのはどれか」を確かめ、必要になった時点で連数を上げるほうが、結果的にすっきりした車内になります。

まとめ:取り付け前に済ませておく確認

追加メーターの置き場所は、感覚ではなく二つのものさしで決められます。前を見ていない時間を短くすること。そして、光がガラスへ跳ね返らないようにすること。この順番で考えれば、候補はかなり絞れます。

• メーターの取付穴径を確認する。説明書か、円筒部の外径を実測して53mm系か60mm系かを判断する
• 走行中に本当に見る情報を並べ、優先順位を付ける。まず1連で足りないかを疑ってみる
• 両面テープで貼る前に仮止めし、夜道を一度走る。映り込むなら角度を変え、それでも駄目なら場所を変える
• 座った姿勢で前方視界を確認する。交差点で歩行者が隠れる位置になっていないかを見る
• エアバッグの展開範囲を避ける。判断に迷う位置なら、着脱できる固定方法にしておく

メーターは「付けた瞬間」ではなく「毎回走るとき」に価値が出る部品です。取り付け前の30分を惜しまなければ、そのあとの数年が快適になります。
