なぜ社外部品は「現物合わせ」が要るのか｜公差という、目に見えない寸法の幅

届いた部品を箱から出して、車に持っていく。説明どおりの手順で組もうとすると、あと少しのところで入らない。あるいは、入ったけれど、指で触るとかすかに動く。純正部品を外したときにはこんなことは起きなかったのに、社外品になった途端これです。品質が悪いのか、自分の車が特殊なのか——。

先に結論を言うと、どちらでもないことがほとんどです。これは部品を作るという行為に、そもそも組み込まれている性質です。私たちは量産車の内外装を手掛けてきたカーデザイナーで、Plus Alpha Designsでシフトノブやエクステンションを設計しています。図面を引いて工場に投げ、上がってきたものを測るという作業を何百回とやってきた立場から言うと、「ピッタリ」という言葉は設計の現場には存在しません。あるのは「どれだけずれてよいか」という幅の指定だけです。

この記事では、公差という考え方を通して、社外部品の「合わない」がどこから来るのかを説明します。寸法に幅があるとはどういうことか、量産がその幅の重なりをどう前提にしているか、社外部品が難しい構造的な理由、当店がアダプターで幅を吸収している設計意図、そして「少しキツい」「少しガタつく」に出会ったときの見分け方と、無理に締めてはいけない理由までを順に書きます。

「ピッタリ」という部品は、実は存在しない

金属を削るときに何が起きているかを考えてみてください。刃物が材料を削っていくあいだ、材料も刃物も摩擦で温まります。温まったものは膨らみます。削り終えて冷めれば、また縮む。刃物自身も使うほど少しずつ摩耗する。材料のロットが違えば、硬さもわずかに違う。

つまり、同じ図面から同じ機械で同じプログラムを流しても、一個目と百個目は同じ寸法にはなりません。差が大きいか小さいかの違いはあっても、ゼロにはならない。これは技術が足りないからではなく、物を削るという行為そのものの性質です。

だから設計は、最初から諦めています。「この寸法にせよ」ではなく、「この範囲に収まっていればよい」という形で図面を書く。この許された範囲のことを公差と呼びます。

公差とは何か——寸法に許された幅のこと

公差は、機能から逆算して決めるものです。ここが分かると、話がぐっと具体的になります。

たとえばシフトレバーのネジ。M10と呼ばれるネジの外径は、おおよそ10mmです。「おおよそ」と書いたのは、正確に10.000mmの部品が存在しないからではなく、そもそも10.000mmである必要がないからです。ネジは相手のメスネジと噛み合って締結できればよく、そのために必要な精度の範囲が決まっている。範囲に収まっていれば、10.0でも9.98でも機能します。

公差の幅は、部品の役割で変わります。回転する軸を受ける穴のように、動きの精度が性能に直結する場所では幅を狭くする。見た目だけの部品なら幅を広くしてよい。幅を狭くすればするほど、加工の手間と検査の手間が増え、不合格になる個数も増える。つまり公差は、そのままコストです。

設計者の仕事は、どこを狭くしてどこを広くするかを決めることです。全部を狭くすれば、誰にも買えない値段になります。逆に全部を広くすれば、組んだときの当たりはずれが大きくなる。この配分を決める作業が、実務では設計時間のかなりの割合を占めます。

ここで一つ、直感に反することを書いておきます。公差が狭いほど良い部品、ではありません。握るためのノブの外形を極端に狭い幅で作っても、手はその差を感じ取れません。感じ取れないところに手間をかけた分は、そのまま価格に乗るだけです。効くところに幅を寄せ、効かないところは緩める。それが設計の腕の見せどころです。

量産は、幅の重なりを前提に設計されている

ここからが本題です。部品は単体では使いません。必ず相手があります。そして相手の寸法にも幅がある。

穴に軸を入れる場合を考えてください。穴の寸法に幅があり、軸の寸法にも幅がある。運悪く「いちばん小さい穴」と「いちばん大きい軸」が出会えば、入りません。逆に「いちばん大きい穴」と「いちばん小さい軸」が出会えば、ガタガタです。

だから量産では、二つの幅を並べて、その組み合わせのどの端どうしが出会っても機能するように設計します。組み合わせの最悪の端でも成立させる、という考え方です。この作業ができるのは、両方の部品の幅を自分たちで決めているからです。自動車メーカーの内装が、何十万台作ってもだいたい同じ手触りで組み上がるのは、こうして幅を管理しているからです。

言い換えると、量産の「ピッタリ」は、精度が高いから実現しているのではありません。両側の幅を知っていて、その重なりを設計しているから実現しています。

社外部品が難しい理由と、幅を吸収するという設計

相手側の幅が分からない

ここに社外部品の構造的な困難があります。私たちは自分の部品の幅は決められますが、相手、つまり車両側の幅は決められません。

さらに悪いことに、相手側の寸法は一種類ではありません。シフトレバーひとつ取っても、同じ車種名で売られている車のなかに、型式・年式・ミッションの違いで別の寸法が混ざっています。生産の途中で仕様が変わることもあります。前のオーナーが何かを付けていたかもしれません。

だからこそ、私たちは繰り返し同じことをお伝えしています。シフトノブのネジ径は、メーカーでは決まりません。同じ車種でも型式・年式・ミッションで変わります。確定しているのはマツダ車のM12×P1.25だけで、それ以外は純正ノブを外してレバー側のネジ外径を実測するのが唯一確実な方法です。目安はM8がおよそ8mm、M10がおよそ10mm、M12がおよそ12mmです。これは慎重すぎる注意書きではなく、相手側の幅が分からないという設計上の事実から来ています。

だからアダプターで受け幅を広げる

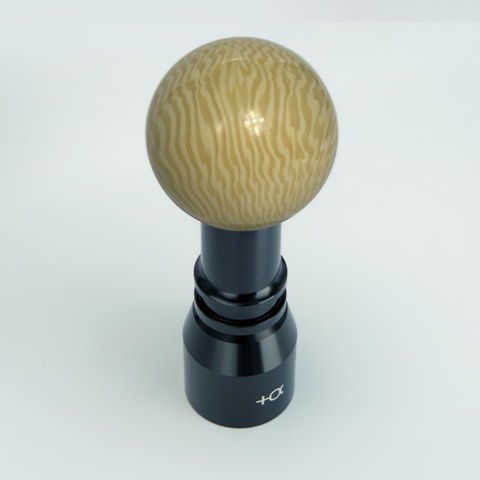

相手側の幅が分からないなら、こちら側で受けられる幅を広げるしかありません。当店のシフトノブが、本体側のネジをM18×P1.5に統一し、そこへ付属アダプターを組んで車両側に合わせる構造になっているのは、そのためです。アダプターはM8×P1.25／M10×P1.25／M10×P1.50／M12×P1.25の4種で、対応するものを差し込むだけで取り付けが完了します。工具は要りません。

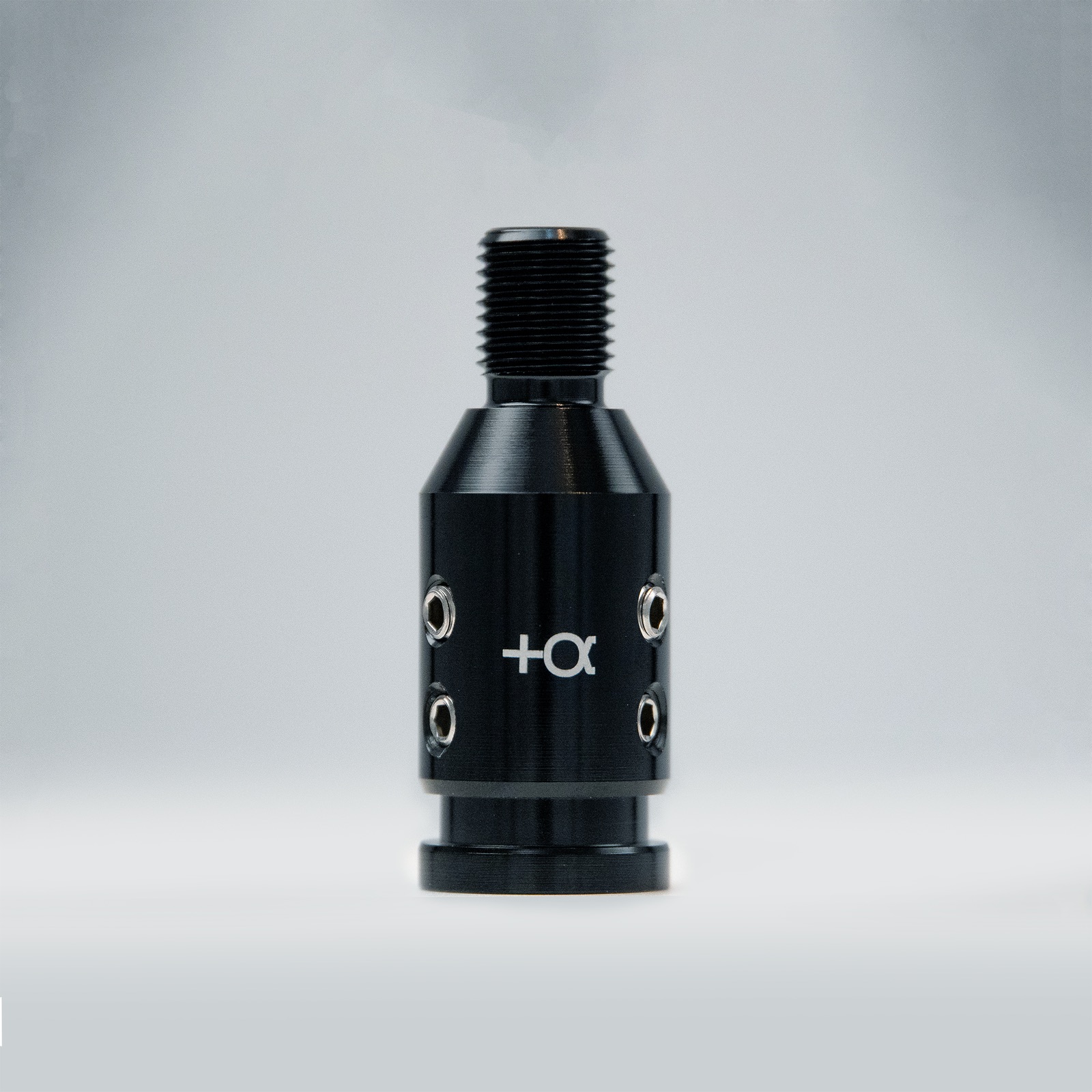

エクステンションでは、別のやり方で幅を受けます。E03 ショートエクステンション（M12 x 1.5）（¥4,800）は、延長側のネジがM12×1.5で、車両への取り付けは内蔵の六角ネジで固定する方式です。シフトレバー径は8／9.5／10／12mmに対応します。ネジで噛み合わせるのではなく、レバーを差し込んで横から締めるので、レバー径そのものの違いを受けられる構造です。

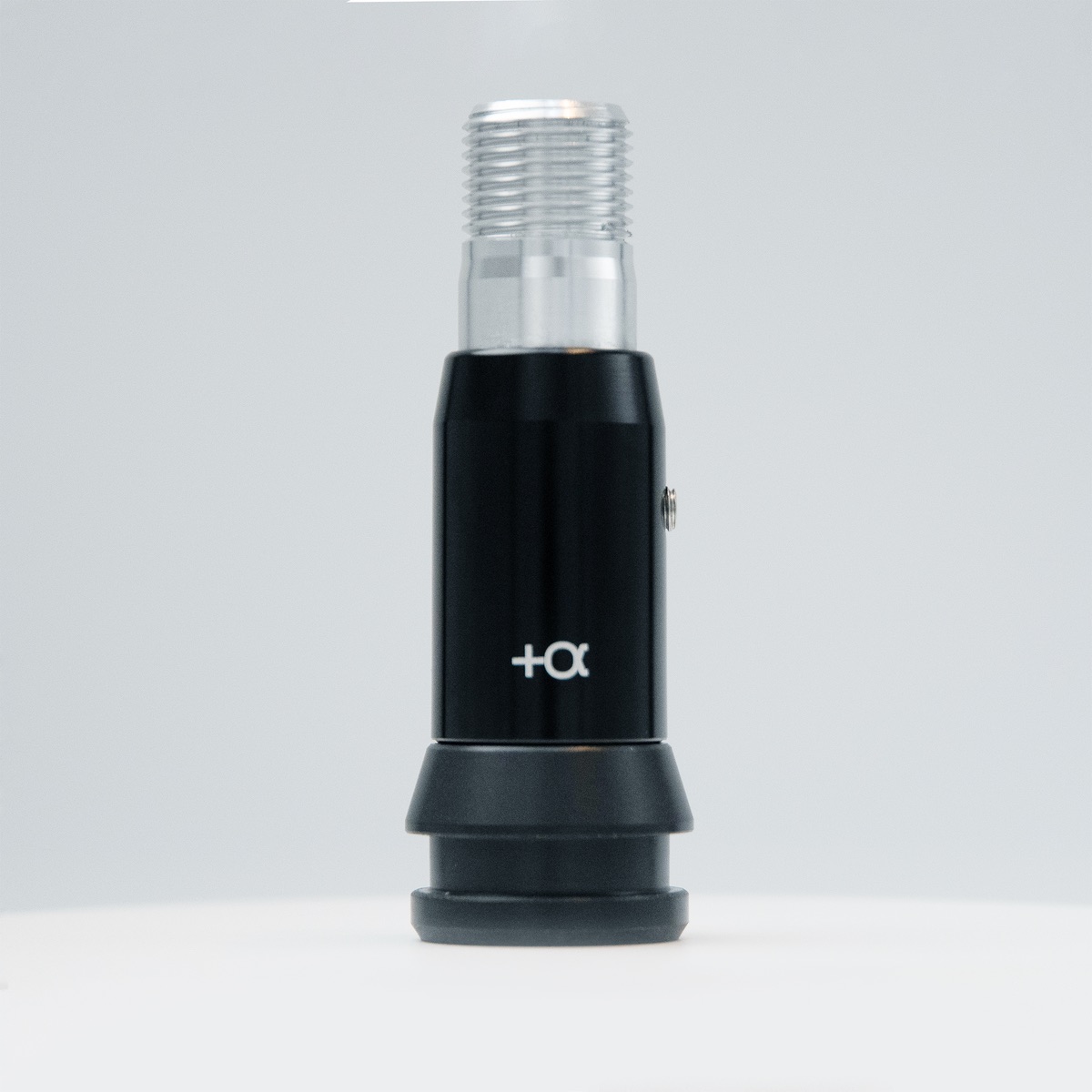

E08 ミディアムエクステンション（M18 x 1.5）（¥4,800）は同じ考え方で、延長側のネジがM18×1.5、シフトレバー径は8mm〜14mmまで対応します。素材は機械加工アルミニウムとPPプラスチックです。長さの選び方はシフトノブが走行中に緩むとあわせて読んでいただくと、締結が増えることの意味が分かりやすいと思います。

アダプターや六角ネジで受けるという設計は、万能ではありません。締結の箇所が増えるということでもあるからです。ただ、相手側の幅が分からない世界で成立させるには、こちらの受け幅を広げるのが現実的な解です。逆に、継ぎ目を自分で増やす方向がなぜ不利になるかはエクステンションは2本重ねてよいか｜足りない高さと、やってはいけない継ぎ方で説明しています。単体の延長パーツはエクステンションの一覧にまとめてあります。

「少しキツい」「少しガタつく」の見分け方

実際に手を動かしているとき、判断に迷う場面が二つあります。順に整理します。

共通して言えるのは、原因を決めつける前に切り分けるということです。工具を持つのは、そのあとです。

少しキツいとき。ネジであれば、まず斜めに入っていないかを疑ってください。ネジが斜めに噛み始めると、最初の一回転から抵抗が出ます。いったん全部戻して、指先だけで最初の数回転を回してみる。指の力だけで素直に入るなら、方向は合っています。指で入らないものを工具で押し込むと、ネジ山を潰します。ネジ以外の嵌め合いなら、面取りやバリの有無を見てください。

少しガタつくとき。どこが動いているのかを切り分けます。ノブとエクステンションのあいだか、エクステンションとレバーのあいだか、それともレバー自体が元から遊んでいるのか。片手でレバーの根元を押さえ、もう一方の手でノブを揺すると、どの継ぎ目が動いているかが分かります。もともとレバーに遊びがある車で、ノブだけ替えて「ガタが出た」と感じるケースは珍しくありません。高さが増えたぶん、同じ遊びが先端では大きな動きとして出るからです。

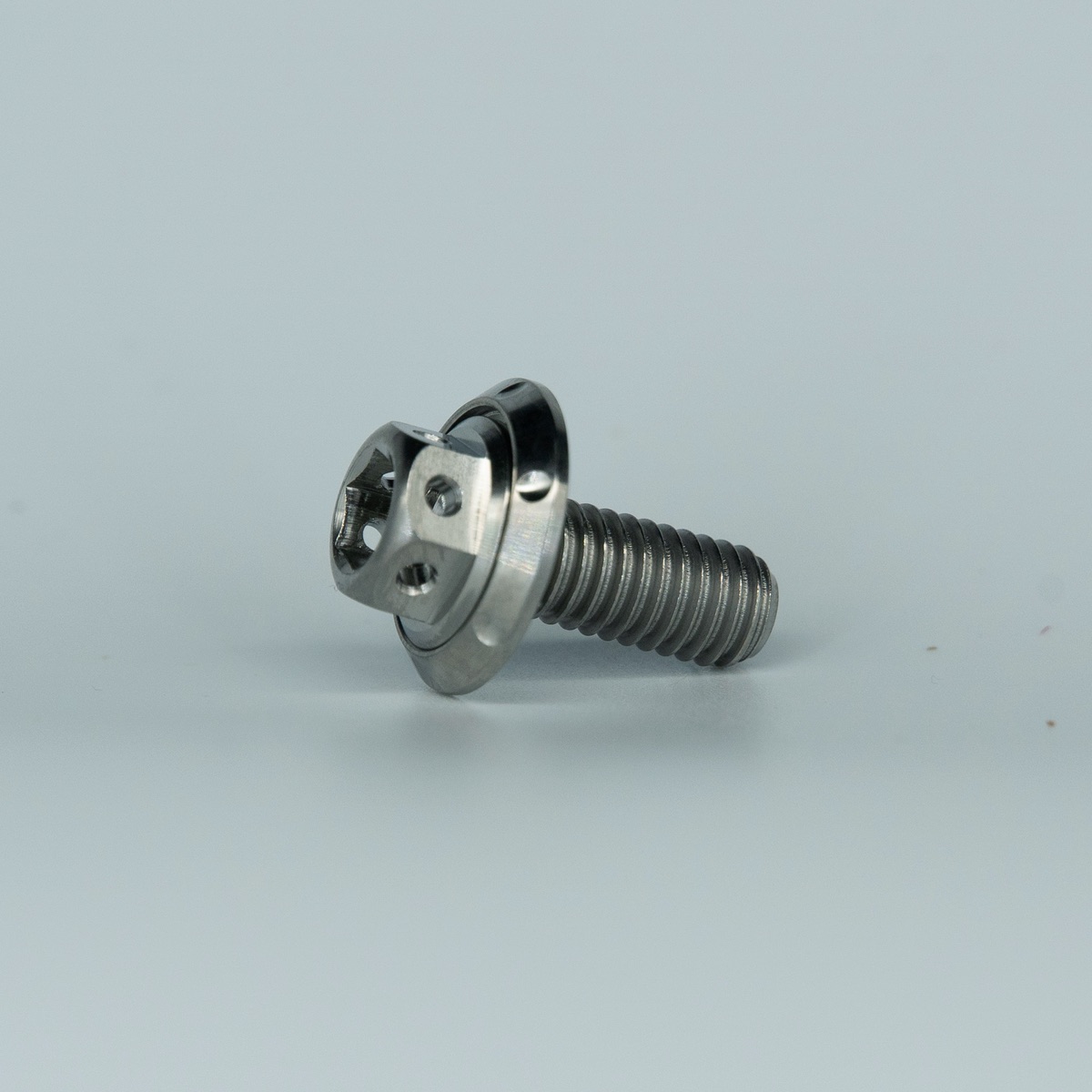

締結部品そのものの話もしておきます。A07　チタンボルト　シルバー（¥1,500）はM6ボルトとワッシャーのセットで、日本のライセンスプレートに適合する設計です。ボルトは個別販売で、標準的なナンバープレートの取り付けには通常3セットが必要になります。チタンは締め付けの扱いに固有の注意があるので、チタンボルトのかじりと締め付けトルクを先に読んでおいてください。ここでも「強く締めれば確実」という直感は通用しません。単体の部品はその他アクセサリーの一覧にあります。

よくある質問

Q. 無理に締めて解決しないほうがいいのはなぜですか。ガタを締め付けで消そうとすると、力が本来受けるべきでない場所にかかります。ネジ山が潰れる、相手側の材料が変形する、次に外すときに固着して外れない——いずれも、元のガタより厄介な問題になります。ガタの原因が「隙間」なら、締め付けではなく隙間を埋める側で解くのが筋です。

Q. 公差が大きい部品は、品質が低いということですか。違います。公差は機能から決めるものなので、機能に効かない寸法の幅を広く取るのは、むしろ正しい設計です。問題になるのは、効く場所の幅を広く取ってしまったときだけです。

Q. ノギスは買ったほうがいいですか。手を入れる予定が続くなら、あって損はありません。ただしネジ径の判別に限れば、定規でも8mm・10mm・12mmの区別はつきます。まずは外して測ってみて、判断がつかないときにノギスを検討する順番で十分です。

Q. 適合表に載っている車種なら、測らなくてもいいですか。適合表は「その車種でよく使われている寸法」を示すもので、ご自身の個体を保証するものではありません。型式・年式・ミッションが同じでも、前のオーナーが手を入れていれば変わります。外して測る手間は数分です。

Q. 測ったら、どのアダプターにも当てはまらない値が出ました。測り方の問題か、レバー側に何かが付いたままである可能性があります。ネジ山の頂点どうしを測れているか、ロックリングやアダプターが残っていないかを確認してください。それでも合わない場合は、車種と型式を添えてお問い合わせください。

まとめ:合わないときに、まず疑う場所

「合わない」は、たいてい誰かの失敗ではなく、二つの幅が出会った結果です。原因の見当がつけば、対処の順番も決まります。最後に、確認の手順を並べておきます。

• まず、相手側を実測する。ネジ径はメーカーでは決まらない。確定しているのはマツダ車のM12×P1.25だけ。
• キツいときは、斜め噛みを疑う。全部戻して、指先だけで最初の数回転を回してみる。
• 指で入らないものを工具で押し込まない。ネジ山は一度潰れると戻らない。
• ガタつくときは、どの継ぎ目が動いているかを切り分ける。レバー自体の遊びかもしれない。
• ガタを締め付けで消そうとしない。隙間の問題は、隙間の側で解く。
• 締結の箇所が増えたら、その数だけ点検する場所も増えたと考える。数日後に一度確かめる。

公差という言葉を一度知っておくと、部品を選ぶときの見え方が変わります。「どこまで許されているか」を書いてある部品は、どこを大事にしているかを表明している部品でもあるからです。
